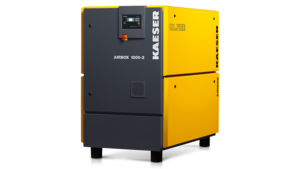

Bezuljni kompaktni uređaji s klipnim kompresorom: AIRBOX i AIRBOX CENTER

Spremni za priključivanje, tihi i neuništivi

Kompaktni uređaji AIRBOX i AIRBOX CENTER sa spremnikom komprimiranog zraka, sušačem i u opciji opremljeni filtrom mogu se priključiti i odmah uključiti. Ugrađeni klipni kompresor proizvodi bezuljni komprimirani zrak. Za upravljanje služi elektronički upravljački sustav SIGMA CONTROL BASIC ili SIGMA CONTROL 2.

AIRBOX i AIRBOX CENTER imaju sljedeće tehničke parametre:

  • Tlak: 7 / 10 / 12,5 bara
  • Volumni protok: 0,25 – 0,90 m³/min
  • Snaga motora: 2,2 – 7,5 kW

Bezuljni kompaktni uređaji s klipnim kompresorom AIRBOX i AIRBOX CENTER svoje mjesto pronalaze tamo gdje je potreban čist komprimirani zrak, primjerice u laboratorijima, u industriji lijekova ili u proizvodnji pića i živežnih namirnica.

Prednosti za vas

  • Neprekidna raspoloživost komprimiranog zraka – čak i pri visokim temperaturama:
    zahvaljujući inovativnom hlađenju kompresorskog bloka i pogonskog motora AIRBOX i AIRBOX CENTER mogu raditi do temperature okoline 30 °C uz 100 %-tno trajanje uključenosti.
  • Ne trebate ulagati u dodatnu zaštitu od buke:
    zvučna izolacija debljine 40 mm, višestruko razvedeno strujanje zraka za hlađenje, akustički odvojen kompresorski blok, prilagođena dužina dovodnog usisnog voda i učinkovita kulisa za zvučnu izolaciju omogućuju postavljanje blizu mjesta rada, bez dodatnih mjera za zaštitu od buke.
  • Održavanje je stvar prošlosti:
    zahvaljujući odsutnosti ulja i direktnom 1:1 pogonu koji ne zahtijeva održavanje, uz AIRBOX i AIRBOX CENTER rijetko ćete viđati servisere. Ako se i pojavi razlog za njihovu posjetu, filtrima za zrak i usisnim filtrima može se pristupiti iznimno lako, nakon jednostavnog skidanja velikih panela kućišta.

Štednja na troškovima energije
Troškovi životnog ciklusa

Visokokvalitetni elektromotori IE3 s naročito visokim radnim učinkom smanjuju gubitke energije u usporedbi s uobičajenim motorima za prosječno 45 %. Time se značajno smanjuje potrošnja struje.



Detalji o proizvodu

Oprema

Kompletan uređaj

AIRBOX CENTER – kompletno postrojenje (otvoreno)

  • Spreman za rad
  • Potpuno automatski
  • Super prigušen zvuk
  • Izolacija od vibracija
  • Dijelovi oplate s praškastim premazom

Zvučna izolacija

  • Vanjska obloga s pjenom koja se može prati
  • Protuvibracijski metalni elementi
  • Dvostruka izolacija od vibracija

Kompresorski blok

  • Bezuljni
  • 2 cilindra
  • Jednostupanjski ili dvostupanjski

Elektromotor

  • Energetski štedljiv motor (IE3)
  • Proizvod njemačke kvalitete
  • IP 54
  • Klasa izolacijskog materijala F kao dodatna rezerva

Pogon

Direktan pogon 1:1 bez potrebe za održavanjem i gubitaka u prijenosu

Hlađenje

  • Hlađen zrakom
  • Dva ventilatora
  • Dodatni hladnjak komprimiranog zraka

Električne komponente

  • Rasklopni ormar IP 54
  • S ventilacijom
  • Automatska kombinacija zaštite zvijezda-trokut
  • Nadstrujni okidač
  • Upravljački transformator
  • Odobrenje elektromagnetske kompatibilnosti za kućanske naponske mreže

SIGMA CONTROL BASIC

Upravljački sustav kompresora SIGMA CONTROL BASIC

  • Jednostavno i brzo rukovanje putem piktograma i velikog zaslona
  • Potpuno automatska regulacija kompresora Quadro ili Dual
  • Nadzor mrežnog tlaka, temperature kompresije, pogonskog motora, a prema potrebi i rashladnog kompresora
  • Daljinsko uključivanje/isključivanje
  • Prikaz temperature na ulazu sušača
  • Brojač radnih sati za servis, rad pod opterećenjem i rad kompresora
  • Podesivi servisni interval, mogućnost odabira jedinica za tlak i temperaturu (bar/psi/MPa/°C/°F)
  • Potreban tlak može se pojedinačno smanjivati
  • Podesiva uklopna razlika
  • Bespotencijalni kontakt za "skupnu smetnju"
  • Elektronički pretvarač tlaka
Opcija: Ugradnja u sustave za upravljanje komprimiranim zrakom, npr. SIGMA AIR MANAGER BASIC

Primjer konstrukcijske sheme kompresorske stanice s pojedinačnim komponentama
Konstrukcijska shema stanice za komprimirani zrak sa sustavom AIRBOX
  1. AIRBOX
  2. Rashladni sušač
  3. Spremnik komprimiranog zraka
  4. Filtar
  1. Odvod kondenzata ECO-DRAIN
  2. Sustav za održavanje tlaka
  3. SIGMA AIR MANAGER BASIC
Primjer plana izgradnje kompresorske stanice sa sustavom AIRBOX CENTER
Konstrukcijska shema sustava AIRBOX CENTER
  1. AIRBOX CENTER
  2. Sustav za održavanje tlaka
  1. Filtar
