Energetski učinkoviti rashladni sušači SECOTEC od 10,5 do 34 m³/min

Kompaktni energetski štedljivi rashladni sušači zahvaljujući latentnoj toplini

SECOTEC – ovi uređaji iz serija TE i TF (*) – su već dugo sinonim za sofisticirane rashladne sušače Kaeser industrijske kvalitete, za stabilna tlačna rosišta uz najveću moguću pouzdanost, kao i za vrlo niske ukupne troškove tijekom vijeka trajanja.

Zahvaljujući inovativnom sustavu spremnika latentne topline i izmjenjivača topline SECOPACK LS te sustavu upravljanja SIGMA CONTROL SMART, nova generacija sada postavlja još više standarde na području energetske učinkovitosti, potrebe za prostorom i jednostavnosti rukovanja.

  • Naročito dugovječni zahvaljujući cjevovodima za komprimirani zrak otpornima na koroziju i aluminijskim izmjenjivačima topline (kondenzatori i SECOPACK LS)
  • Pomoću dodatnog komunikacijskog modula Modbus TCP mogu se povezati na SIGMA NETWORK

Prednosti za vas

  • Štednja energije:
    Rashladni sušači serija TE i TF zahtijevaju manje od 97 W električne snage po m³/min komprimiranog zraka (ISO 7183 A1). Zahvaljujući regulaciji štednje energije, u radu s djelomičnim opterećenjem višak rashladne snage može se pohraniti u toplinskom spremniku i iskoristiti za sušenje bez potrošnje struje. Sustav izmjenjivača topline s brzim reakcijama SECOPACK LS u svakom trenutku osigurava stabilnu tlačnu točku rosišta.
  • Intuitivno rukovanje:
    Elektronički sustav upravljanja SIGMA CONTROL SMART jednostavan je i omogućuje intuitivno rukovanje. Memorija poruka, mjerač radnog stanja za pojedinačne komponente i mjerač održavanja omogućuju učinkovitu kontrolu i analizu podataka o radu. Bespotencijalni kontakti i dodatni komunikacijski modul Modbus TCP omogućuju jednostavno umrežavanje sa sustavima upravljanja za više strojeva, kao što je SIGMA AIR MANAGER 4.0.
  • Kompaktni i optimizirani:
    Prostor spremnika u inovativnom sustavu izmjenjivača topline SECOPACK LS ispunjen je materijalom koji omogućuje izmjenu faza. Zbog svoje značajno veće gustoće pohrane, uz jednak kapacitet štedi 98 % materijala za pohranu u usporedbi s konvencionalnim spremnicima topline. Na taj se način uz kapacitet spremnika potreban za stabilnost tlačnih točaka rosišta omogućuje i enormno smanjenje potrebnog prostora. Optimizirani putovi strujanja smanjuju gubitke tlaka i tako doprinose većoj energetskoj učinkovitosti sušača SECOTEC.

* Rashladni sušači sadrže fluorirani staklenički plin R-134a.



Detalji o proizvodu

Smanjite troškove životnog ciklusa!
KAESER Life-Cycle-Cost-Management

Zahvaljujući regulaciji ciklusa i velikoj gustoći spremnika, nova generacija rashladnih sušača serije SECOTEC, gotovo neovisno o opterećenju, traži manje od 97 W po m³/min komprimiranog zraka za sušenje (ISO 7183 A1).

Za razliku od uobičajenih uređaja, višak rashladne snage ne propada, već se koristi za hlađenje toplinskog spremnika. Kad se on ohladi, služi za sušenje komprimiranog zraka. Električna energija u takvom slučaju nije potrebna.

Pored toga, novi konstrukcijski koncept traži iznimno malo održavanja i osigurava brz i jednostavan servis.


Želite saznati više o tome kako Kaeser smanjuje troškove životnog ciklusa?

SECOTEC – štednja energije u svim stanjima

Opterećenost rashladnog sušača ne ovisi samo o razini volumnog protoka komprimiranog zraka koji se treba osušiti (siva površina), nego u još većoj mjeri o količini vode koju sadrži ulazni komprimirani zrak. Ta količina raste s porastom temperature. Rashladni sušači pritom su na visokim temperaturama okoline, primjerice ljeti, izloženi naročito velikim opterećenjima (žuta krivulja).

S padom temperatura zimi (tirkizna krivulja) pada i radno opterećenje rashladnih sušača. Kako bi se unatoč svim tim oscilacijama zadržala stabilna točka tlačnog rosišta, rashladni sušači uvijek trebaju biti spremni za najveća opterećenja koja se mogu pojaviti tijekom rada, uz dodatnu rezervu.

Ovisno o rasponu volumnog protoka i temperature, rashladni sušači neprekidno rade u rasponu opterećenja između 0 i 100 %. Budući da regulacija spremnika SECOTEC osigurava korištenje energije na temelju potreba u čitavom rasponu opterećenja, rezultat su velike uštede.

Efekt uštede struje
Maksimalna ušteda energije zahvaljujući regulaciji spremnika
Maksimalna ušteda energije zahvaljujući regulaciji pohrane uz rashladne sušače SECOTEC

Opterećenje rashladnih sušača neprekidno se kreće u rasponu između 0 i 100 %. Za razliku od uobičajenih modulacijskih regulacija, regulacija SECOTEC sa spremnikom precizno se prilagođava potrebi za električnom snagom u svim fazama opterećenja.

Na taj način rashladni sušači SECOTEC u usporedbi s rashladnim sušačima s regulacijom s mimovodom za vrući plin uz prosječno opterećenje omogućuju uštede na troškovima struje od 40 % do blizu 60 %.

Za razliku od uobičajenih procesa, rashladni spremnik u sušaču SECOTEC uvijek ostaje hladan. To znači da se komprimirani zrak učinkovito suši i tijekom faze pokretanja. Kvalitetna izolacija spremnika pritom omogućuje i minimalnu potrošnju energije. Pored toga, sušenje komprimiranog zraka rashladnim sušačima SECOTEC nije samo vrlo energetski učinkovito, nego je i naročito neagresivno, zahvaljujući velikom kapacitetu spremnika.

Najbolje sušenje uz neagresivan način rada
Najbolji rezultati sušenja uz neagresivan način rada uz rashladne sušače SECOTEC

Rashladni sušači SECOTEC u svim fazama opterećenja postižu vrlo stabilne tlačne točke rosišta. Osušeni komprimirani zrak može se ohladiti za do +3 °C (= tlačna točka rosišta koje se može postići) bez kondenzacije vlage u zraku. Mreža komprimiranog zraka i trošila optimalno su zaštićeni i pri višim temperaturama okoline.

Uobičajeni rashladni sušači s promjenjivim načinima rada i bez dodatnih rashladnih spremnika koriste materijal svojeg izmjenjivača topline kao rashladni spremnik. Rashladni kompresori i motori ventilatora u tim sušačima stoga se moraju znatno češće uključivati i isključivati kako bi se mogla održavati stalna potrebna snaga hlađenja. Kako bi se smanjila učestalost uključivanja, a time i trošenje, rashladni krug često se aktivira tek na značajno višim tlačnim točkama rosišta. Oscilacije komprimiranog zraka koje nastaju kao rezultat toga negativno utječu na rezultat sušenja. To predstavlja rizik jer korozija može započeti već pri relativnoj vlažnosti zraka od iznad 40 %, a ne tek kad se počinje stvarati kondenzat.

S druge strane, rashladni sušači SECOTEC naročito su neagresivni za materijal, zahvaljujući velikom kapacitetu rashladnog spremnika. Nakon što se spremnik jednom napuni, rashladni kompresor i motor ventilatora mogu ostati isključeni značajno dulje, bez utjecaja na stabilnost tlačnog rosišta.

Oprema

Rashladni krug

Dijelovi rashladnog kruga:

  • Scroll kompresor
  • Aluminijski mikrokanalni kondenzator s ventilatorom
  • Sigurnosna tlačna sklopka
  • Rashladni sabirnik
  • Filtarski sušač
  • Termostatski ekspanzijski ventil
  • Aluminijski sustav izmjenjivača topline SECOPACK LS
  • Pretvornik temperature i tlaka

SECOPACK LS

  • Izmjenjivač topline zrak/zrak i zrak/rashladno sredstvo u izvedbi aluminijskog bloka
  • Integrirani prostor spremnika s medijem s izmjenom faza
  • Separator kondenzata
  • Toplinska izolacija

SIGMA CONTROL SMART

SIGMA CONTROL SMART: elektroničko upravljanje sa zaslonom u boji

  • Elektronički sustav upravljanja sa zaslonom u boji
  • Jezično neutralno navođenje izbornicima
  • Prikaz trenda rosišta
  • Funkcionalna shema s prikazom trenutnih podataka o radu i poruka
  • Memorija poruka
  • Brojač radnih sati
  • Mjerač vremena za održavanje

Bespotencijalni kontakti

  • Poruke o radu "Smetnja" i "Kompresor rashladnog sredstva radi"
  • Poruke upozorenja "Održavanje/upozorenje" "Visoko tlačno rosište"
  • Brojač radnih sati
  • Mjerač vremena za održavanje

Odvod kondenzata

  • Elektroničko odvod kondenzata ECO-DRAIN 31 Vario s kuglastom slavinom u dovodu kondenzata i s izolacijom hladnih površina

Kućište

  • Kućište s praškastim premazom
  • Panel za pristup koji se može skinuti za lako obavljanje električnog priključka
  • Učinkovito čišćenje kondenzatora
  • Bočni panel za pristup s mogućnošću skidanja kao središnje mjesto za pristupanje unutrašnjosti
  • Noge stroja

Priključci

  • Cijevi za komprimirani zrak otporne na koroziju
  • Pregradni vijčani spoj za povezivanje na vanjski odvod kondenzata
  • Provođenja kabela za naponski priključak na stražnjoj stjenci (izrezi u limu na gornjoj strani uređaja u slučaju alternativnog priključka s gornje strane)

Električna struja

  • Električna oprema i ispitivanje u skladu su sa standardom EN 60204-1 "Sigurnost strojeva"
  • Razred zaštite rasklopnog ormara: IP 54

Opcije i pribor

  • Rashladni sušač do temperature okoline 50 °C
  • Vodom hlađeni rashladni sušač (serija TF)
  • Priključci komprimiranog zraka lijevo (serija TF)
  • Komplet cijevi za zamjenu za TF 173, 203, 251 (unaprijed tvornički montirane) (serija TF)
  • Noge stroja s vijčanim pričvršćenjem
  • Integrirani transformator primarnog napajanja 200 V – 440 V
  • Integrirani transformator primarnog napajanja 500 V / 3 faze / 50 Hz i 575 V / 3 faze / 60 Hz
  • Izvedba bez silikona (VW standard 3.10.7)
  • Komunikacijski modul Modbus TCP

SECOTEC – spreman za Industrie 4.0!
Prikaz poruke upozorenja u funkcionalnoj shemi na sustavu SIGMA AIR MANAGER 4.0

Pomoću dodatnog komunikacijskog modula Modbus TCP rashladni sušači SECOTEC mogu se povezati na SIGMA NETWORK. Na taj način u stvarnom vremenu postaju dostupni svi važni parametri i poruke o radu.

To omogućuje opsežan nadzor sustava čitave kompresorske stanice i čini temelj za preventivno održavanje na temelju stvarnih potreba.
Rezultat: najviša razina raspoloživosti uz minimalne troškove.

Pored toga, SIGMA AIR MANAGER 4.0 omogućuje kompletan pregled nad svim radnim parametrima rashladnog sušača. Upozorenja i alarmi prikazuju se na funkcionalnoj shemi kompresorske stanice u različitim bojama. Klikom na simbol sušača mogu se prikazati važni radni parametri i poruke o radu.

SECOPACK LS – nezaobilazna komponenta za učinkovitost
Presjek sustava izmjenjivača topline SECOPACK
  1. Ulaz komprimiranog zraka
  2. Izlaz kondenzata
  3. Ulaz rashladnog sredstva (hladnog)
  4. Izlaz rashladnog sredstva (toplog)
  5. Transport topline
  6. Izlaz komprimiranog zraka

Rashladni sušači serija TE i TF opremljeni su inovativnim sustavom izmjenjivača topline SECOPACK LS. Njegov spremnik latentne topline ispunjen je materijalom koji omogućuje izmjenu faza. Komprimirani zrak zagrijava materijal sve dok se on ne počne otapati (pražnjenje spremnika). Pritom preuzima na sebe latentnu toplinu od otapanja. Ona je značajno veća od topline koja se može preuzeti temeljem njegovog normalnog specifičnog toplinskog kapaciteta (bez izmjene faza). Na taj način spremnik latentne topline u sušaču serija TE i TF dobiva značajnu višu gustoću pohrane i uz jednak kapacitet štedi 98 % materijala za pohranu u usporedbi s konvencionalnim toplinskim akumulatorima.

Rezultat: velik kapacitet pohrane za stabilna tlačna rosišta i način rada koji štedi materijal, uz istovremeno značajno manji potreban prostor.

Inovativna regulacija s tehnologijom Speicher-Plus i izmjenom faza
SECOTEC: inovativna regulacija s tehnologijom Speicher-Plus i izmjenom faza
  1. Kompresor priprema hladno rashladno sredstvo za sušenje komprimiranog zraka i hlađenje spremnika.
  2. Medij za pohranu počinje se skrućivati pri stalnoj temperaturi i pritom se putem rashladnog sredstva prenosi velika količina topline.
  3. Rashladno sredstvo nastavlja hladiti medij za pohranu do točke isključenja.
  4. Rashladni kompresor se isključuje.
  1. Medij za pohranu donosi hladnoću za sušenje komprimiranog zraka i zagrijava se.
  2. Medij za pohranu zagrijava se na stalnoj temperaturi i pritom preuzima veliku količinu topline iz vlažnog komprimiranog zraka.
  3. Medij za pohranu zagrijava se do točke uključenja rashladnog kompresora.
Konstrukcija i način rada

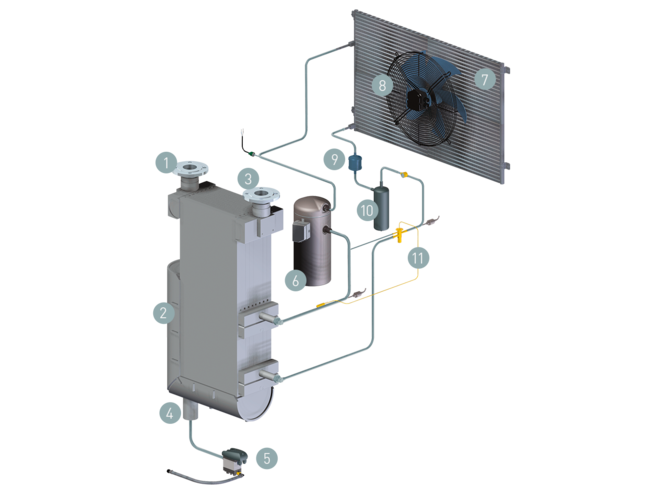

Konstrukcijska shema energetski učinkovitog rashladnog sušača SECOTEC TF
  1. Ulaz komprimiranog zraka
  2. Sustav izmjenjivača topline SECOPACK LS
  3. Izlaz komprimiranog zraka
  4. Izlaz kondenzata
  5. Odvod kondenzata ECO-DRAIN
  6. Kompresor rashladnog sredstva
  1. Kondenzator s mikrokanalima
  2. Ventilator
  3. Filtarski sušač
  4. Spremnik rashladnog sredstva
  5. Ekspanzijski ventil
Tehnički podaci TE

Osnovna izvedba

ModelTE 102 TE 122 TE 142
Volumna struja m³/min 9,2 11,6 13,3
Gubitak tlaka bar 0,08 0,12 0,11
Potrošnja električne energije pri 50 % vol. kW 0,84 2,13 1,17
Električna primljena snaga pri 100 % vol. kW 1,58 1,58 2,31
Radni pretlak bar 3 - 16 3 - 16 3 - 16
Temperatura okoline °C 3 - 45 3 - 45 3 - 45
Ulazna temperatura °C 3 - 60 3 - 60 3 - 60
Masa kg 263 264 283
Dimenzije Š x D x V mm 712 x 982 x 1.612 712 x 982 x 1.612 712 x 982 x 1.612
Priključak komprimiranog zrakaG 2 G 2 G 2
Priključak ispusta kondenzataG ¼ G ¼ G ¼
Električno napajanje380 V / 3 / 60 Hz 380 V / 3 / 60 Hz 380 V / 3 / 60 Hz
Rashladno sredstvoR-134a R-134a R-134a
Masa rashladnog sredstva kao ekvivalent CO2 t 2,1 2,3 2,7
Staklenički potencijal Label [Common - Unit ] is missing 1.430 1.430 1.430
Masa rashladnog sredstva kg 1,45 1,6 1,9

Tehnički podaci TF

Osnovna izvedba

ModelTF 174 TF 230 TF 280
Volumna struja m³/min 14,7 19 25,2
Gubitak tlaka bar 0,1 0,11 0,15
Potrošnja električne energije pri 50 % vol. kW 1,23 1,66 2,04
Električna primljena snaga pri 100 % vol. kW 2,29 3,21 3,89
Radni pretlak bar 3 - 16 3 - 16 3 - 16
Temperatura okoline °C 3 - 45 3 - 45 3 - 45
Ulazna temperatura °C 3 - 60 3 - 60 3 - 60
Masa kg 404 422 448
Dimenzije Š x D x V mm 835 x 1.230 x 2.000 835 x 1.230 x 2.000 835 x 1.230 x 2.000
Priključak komprimiranog zrakaDN65 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Priključak ispusta kondenzataG ¼ G ¼ G ¼
Električno napajanje380 V / 3 / 60 Hz 380 V / 3 / 60 Hz 380 V / 3 / 60 Hz
Rashladno sredstvoR-134a R-134a R-134a
Masa rashladnog sredstva kao ekvivalent CO2 t 3,1 2,9 3,7
Staklenički potencijal Label [Common - Unit ] is missing 1.430 1.430 1.430
Masa rashladnog sredstva kg 2,2 2 2,6

ModelTF 340
Volumna struja m³/min 30
Gubitak tlaka bar 0,13
Potrošnja električne energije pri 50 % vol. kW 2,26
Električna primljena snaga pri 100 % vol. kW 4,44
Radni pretlak bar 3 - 16
Temperatura okoline °C 3 - 45
Ulazna temperatura °C 3 - 60
Masa kg 478
Dimenzije Š x D x V mm 835 x 1.230 x 2.000
Priključak komprimiranog zrakaDN80 PN16 DIN
Priključak ispusta kondenzataG ¼
Električno napajanje380 V / 3 / 60 Hz
Rashladno sredstvoR-134a
Masa rashladnog sredstva kao ekvivalent CO2 t 3,7
Staklenički potencijal Label [Common - Unit ] is missing 1.430
Masa rashladnog sredstva kg 2,6
