Spremni za priključivanje: vakuumski vijčani uređaji iz tvrtke KAESER


Kompletno rješenje za proizvodnju vakuuma

Naši vakuumski vijčani uređaji opremljeni su vakuumskim blokom Kaeser iz vlastitog razvoja sa sustavom SIGMA Profil. Postupkom jednostupanjskog generiranja vakuuma isporučuju takozvani grubi vakuum. Nudimo vam tri serije sa sljedećim tehničkim podacima:

  • Usisni kapacitet: 4,75 do 15,70 m³/min
  • Krajnji vakuum: 99 %
  • Tlak: 10 mbara (aps.)

Uređaji su spremni za priključivanje, a namijenjeni su primjerice za usisivanje prašine, za strojeve za pakiranje i punjenje, za sušenje, deplinifikaciju ili filtraciju.

Prednosti za vas

  • Natprosječne uštede struje:
    IE3 motori obvezni su na području EU od 2015. Kroz primjenu tih motora i sustava SIGMA Profil vaši će uređaji trošiti značajno manje struje.
  • Male potrebe za održavanjem i jednostavno održavanje:
    Filtarske podloge za zrak za hlađenje štite unutrašnjost od zaprljanja, jedinica za plinsko opterećenje osigurava bolje podnošenje vodene pare, a niski brojevi okretaja produljuju vijek trajanja svih aktivnih komponenti.
    Ako se i unatoč tome pojavi potreba za održavanjem uređaja, servis olakšavaju vrata sa širokim otvaranjem i stražnja stjenka koja se može skinuti.

Smanjujemo vaše tekuće troškove!
Troškovi životnog ciklusa

Broj okretaja u postrojenjima precizno se prilagođava aktivnom bloku, putem pogona s klinastim remenom i automatskom jedinicom za zatezanje. To znači da se snaga motora iznimno učinkovito prenosi na kompresorski blok. To pomaže u štednji energije i doprinosi visokom stupnju pouzdanosti.



Pojedinosti naših vakuumskih vijčanih uređaja

Oprema

Vakuumski blok

  • Vijčani vakuumski blok s energetski štedljivim sustavom SIGMA Profil
  • Pogon s klinastim remenom
  • Automatska jedinica za zatezanje remena
  • Ulaz s regulacijom putem magnetnog ventila
  • Pumpa ulja za hlađenje (zupčasta pumpa)
  • Temperatura usisanog zraka do +45 °C

Elektromotor

Motor vrhunske učinkovitosti za vakuumske vijčane uređaje

  • Premium Efficiency IE3
  • Vrsta zaštite IP 55 (serija ASV IP 54)
  • Klasa izolacijskog materijala F
  • 400 V, 3 faze, 50 Hz

Hlađenje

  • Aluminijski hladnjak za hlađenje rashladne tekućine izveden za temperature okoline do +40 °C

Krug rashladne tekućine

  • Termički ventil
  • Mimovod mikrofiltra punog protoka s izmjenjivim uloškom
  • Kombinirani spremnik rashladne tekućine i separacijski spremnik sa sigurnosnim ventilom
  • Višestupanjski separacijski uložak
  • Prozorčić za kontrolu rashladne tekućine, ispusna slavina i crijevo za rashladnu tekućinu
  • Brze spojnice za mjerenje diferencijalnog tlaka
  • Separacijski uložak

Rasklopni ormar

  • IP 54
  • Upravljački napon 230 V
  • Direktno pokretanje pogonskog motora
  • Nadstrujni okidač (zaštita motora)

Konstrukcija i oplata

Serija ASV: pogled u kompaktno kućište.

  • Kompaktno kućište na postolju s vibracijskim elementima
  • Površine s praškastim premazom
  • Zvučna izolacija od mineralne vune
  • Vrata za održavanje na gornjoj i bočnoj strani
  • Filtar za izmjenu zraka za hlađenje
  • Antivibracijska izolacija vakuumskog bloka i motora
  • Elastična izvedba cjevovoda
  • Zaštitna mreža za remenski pogon i ventilator
  • Vakuumski filtar za usisni vod s prikazom stupnja zaprljanja
  • Bezstupanjski podesiv ulazni ventil s regulatorom djelomičnog opterećenja
  • Moguća dvostruka regulacija punog opterećenja i praznog hoda
  • Jedinica za plinsko opterećenje za bolje podnošenje vodene pare

SIGMA CONTROL 2

Upravljački sustav kompresora SIGMA CONTROL 2
  • LED diode u bojama semafora za prikaz radnog stanja
  • Zaslon s čitkim tekstom
  • Mogućnost biranja između 30 jezika
  • Soft-Touch tipke s piktogramom
  • Potpuno automatsko podešavanje i regulacija
  • Mogućnost serijskog odabira Dual, Quadro, Vario i kontinuiranog upravljanja protoka
  • Sučelja: Ethernet
  • Dodatni komunikacijski moduli kao opcija za: Profibus DP, Modbus, Profinet i DeviceNet
  • Utor za SD memorijsku karticu za zapisivanje podataka i ažuriranje
  • RFID čitač
  • Web-poslužitelj

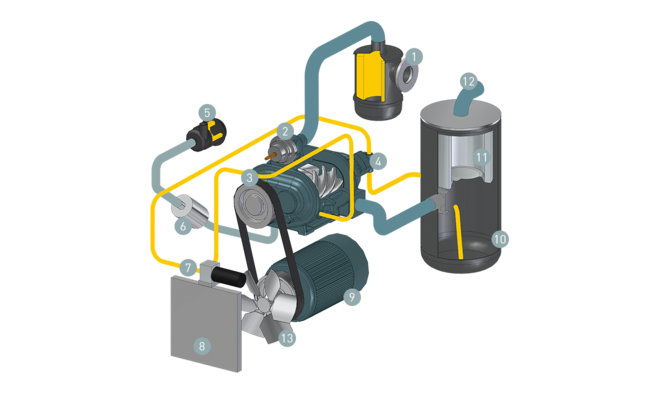

Konstrukcijska shema
Konstrukcijska shema vijčanog vakuumskog uređaja
  1. Usisni filtar
  2. Ulazni ventil (regulator vakuuma)
  3. Kompresorski blok
  4. Pumpa ulja za hlađenje (zupčasta pumpa)
  5. Filtar zraka s plinskim opterećenjem
  6. Prigušivač buke s plinskim opterećenjem
  7. Termički ventil s filtrom za ulje
  1. Hladnjak ulja
  2. Pogonski motor
  3. Posuda za separaciju ulja
  4. Uložak za separaciju ulja
  5. Otpadni zrak
  6. Ventilator
Tehnički podaci

Tehničke podatke možete pronaći u ovoj brošuri:
