Energetski učinkoviti rashladni sušači SECOTEC od 45 do 98 m³/min

SECOTEC TG: Kompaktni paket usluga

Novom serijom TG tvrtka KAESER proširuje asortiman svojih energetski učinkovitih rashladnih sušača SECOTEC s volumnim protokom do 98 m³/min, u izvedbama s hlađenjem zrakom i vodom.

Taj kompaktni paket usluga, konstruiran za primjenu u velikoj industriji, čak i u najtežim uvjetima osigurava stabilna tlačna rosišta, uz maksimalnu pouzdanost i minimalne troškove životnog ciklusa.
Učinkovit koncept rashladnog spremnika i serijski upravljački sustav SIGMA CONTROL SMART koji omogućuje povezivanje u mrežu u svim fazama opterećenja jamče rad tijekom kojeg se štedi materijal i energija. Inovativna regulacija otpadnog zraka na varijanti sa zračnim hlađenjem postavlja nova mjerila po pitanju radne sigurnosti i smanjenja troškova.

Prednosti za vas

  • Povećanje sigurnosti rada:
    Inovativna regulacija otpadnog zraka u rashladnim sušačima SECOTEC serije TG u kombinaciji s radijalnim ventilatorom osigurava optimalno hlađenje uređaja. To stvara nove mogućnosti tijekom planiranja i instalacije, a značajno doprinosi i učinkovitom i štedljivom radu velikog rashladnog sušača.
  • Ulaganje za budućnost:
    Uz rashladno sredstvo R-513A koje ne šteti klimi KAESER trenutačno nudi najbolje rješenje za buduće osiguravanje opskrbe. Time se izbjegavaju visoki troškovi održavanja ili čak prijetnje prestanka rada postrojenja.
  • Dodatno smanjenje troškova pogona:
    Zahvaljujući učinkovitom konceptu rashladnog spremnika s uređajem SECOPACK LS i međusobno savršeno usklađenim multi-kompresorima, rashladni sušači SECOTEC serije TG s volumnim protokom do 98 m³/min imaju naročito energetski učinkovitu regulaciju djelomičnog opterećenja, uz istovremeno male dimenzije uređaja i minimalno potrebno održavanje.
Idealan dodatak: separator ulja i vode AQUAMAT
Separator ulja i vode Aquamat i.CF60

Naš savjet: prije ispuštanja u kanalizaciju tretirajte kondenzat separatorima ulja i vode AQUAMAT na zakonom propisan i jeftin način.



Detalji o proizvodu

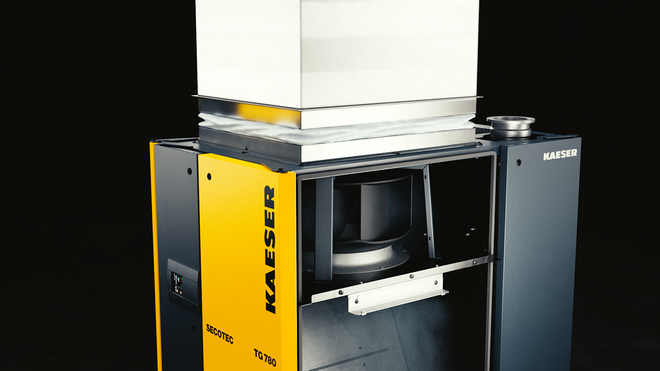

Inovativna regulacija otpadnog zraka s radijalnim ventilatorom
Inovacija koju donosi novi rashladni sušač SECOTEC njegov je radijalni ventilator.

Velika ušteda prostora smanjuje troškove za planiranje i instalaciju. Stabilno tlačno rosište te rad tijekom kojeg se štedi materijal i energija zahvaljujući optimalnom hlađenju uređaja.

Inovacija:

  • Radijalni ventilator s frekventnom regulacijom ovisno o opterećenju odvodi nastalu otpadnu toplinu rashladnog sušača putem struje zraka za hlađenje.
  • Zahvaljujući dostatnom preostalom potisku, radijalni ventilator omogućuje izravno priključivanje uobičajenih ispušnih kanala na rashladni sušač.
  • Iznimna energetska učinkovitost radijalnog ventilatora pokazuje se i u vrlo maloj potrošnji energije rashladnog sušača SECOTEC TG.
  • Zajamčeno se izbjegavaju toplinski kratki spojevi do kojih dolazi zbog ponovnog usisivanja toplog otpadnog zraka kao zraka za hlađenje.
  • U usporedbi s dosadašnjom tehnologijom ventilacije s ventilacijskim otvorima i dodatnim ventilatorom: Ne dolazi do nepotrebnog usisavanja zraka iz prostorije. Time se minimizira struja otpadnog zraka, što znači i manji potrebni presjek kanala. Dodatni ventilator postaje suvišan.
  • Autonomna regulacija otpadnog zraka i velik preostali potisak omogućuju priključivanje na sabirni kanal kompresora.
Rashladno sredstvo R-513A za budućnost
R-513A

Upotreba manjih količina rashladnog sredstva R-513A koje će se moći upotrebljavati i u budućnosti osigurava opskrbu sredstvom potrebnim za održavanje tijekom cijelog vijeka trajanja rashladnog sušača.

Inovacija:

  • Zabrana upotrebe stakleničkih plinova sve se strože provodi diljem svijeta. Upotreba iznimno kompaktnih izmjenjivača topline, kao što su SECOPACK LS i kondenzatori s mikrokanalima, uvelike smanjuje potrebnu količinu rashladnog sredstva.
  • Rashladno sredstvo R-513A ima potencijal globalnog zatopljenja koji je značajno manji od materijala koji su se dosad primjenjivali u rashladnim sušačima.
  • Sredstvo R-513A ekvivalentno je sredstvo R-134a. Nije toksično ni zapaljivo.
Učinkovit koncept rashladnog sušača

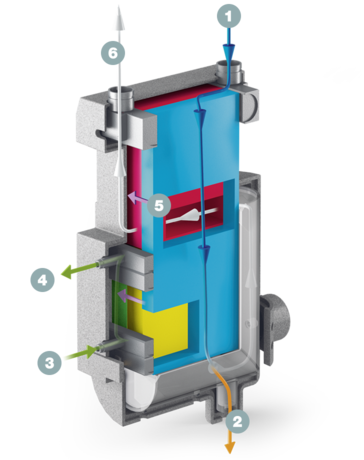

Presjek sustava izmjenjivača topline SECOPACK
  1. Ulaz komprimiranog zraka
  2. Izlaz kondenzata
  3. Ulaz rashladnog sredstva (hladnog)
  4. Izlaz rashladnog sredstva (toplog)
  5. Transport topline
  6. Izlaz komprimiranog zraka

Način rada kojim se štedi materijal, stabilna tlačna rosišta i velika energetska učinkovitost u svim fazama opterećenja.

Optimizacija:

  • Serija SECOTEC TG objedinjuje sustav izmjenjivača topline SECOPACK LS s latentnim spremnikom topline s do tri paralelno raspoređena kompresora rashladnog sredstva. Oni se uključuju ovisno o opterećenju.
  • Time se rashladni sušač rasterećuje i omogućuje se dodatno smanjenje njegovih dimenzija.
  • Zahvaljujući snažnom rashladnom sušaču ciljano se postiže bezstupanjska i učinkovita prilagodba rashladne snage pri radu s djelomičnim opterećenjem.
  • Rad tijekom kojeg se štedi materijal zahvaljujući ograničenoj učestalosti uklapanja kompresora rashladnog sredstva.
  • Serijski ugrađen upravljački sustav SIGMA CONTROL SMART određuje vrijednost za stvarnu potrošnju energije.
Minimalno potrebno održavanje

Minimalni napori tijekom održavanja, provjera i evidencije.

Inovacija:

  • Za razliku od uobičajenih aksijalnih ventilatora, radijalni ventilator prilagođen je uređaju za cijeli vijek upotrebe.
  • Separator kondenzata u uređaju SECOPACK LS dolazi bez filtarskih elemenata. Potrebna je tek zamjena servisne jedinice serijskog odvoda kondenzata ECO-DRAIN.
  • Drugi dijelovi za održavanje ne postoje.
  • Rashladno sredstvo R-513A: Male količine za punjenje i nizak potencijal globalnog zatopljenja čine povoljan temelj za ispunjenje zakonskih uvjeta za rad. SECOTEC TG uopće ne traži provođenje provjera nepropusnosti s opsežnom evidencijom prema europskoj uredbi o stakleničkim plinovima (EU 517/2014). Ipak se savjetuje da certificirani stručnjak jednom godišnje obavi pregled.

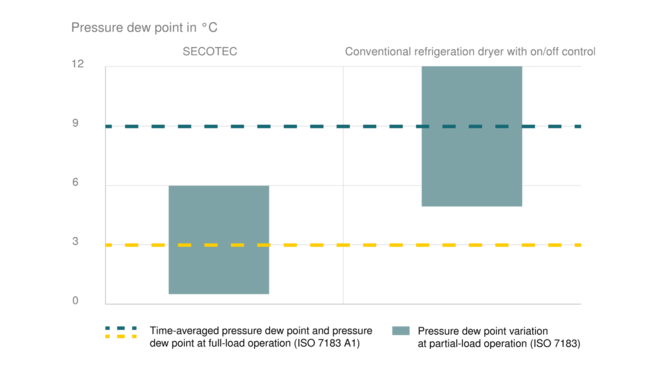

Najbolje sušenje uz neagresivan način rada
Beste Trocknung bei schonender Betriebsweise mit SECOTEC-Kältetrocknern

Rashladni sušači SECOTEC pri punom opterećenju učinkovito postižu stabilnu tlačnu točku rosišta do +3°C. Tlačna točka rosišta značajno je stabilnija nego na uobičajenim rashladnim sušačima čak i pri djelomičnom opterećenju, zahvaljujući uskom rasponu fluktuacije.

Uobičajeni rashladni sušači bez dodatne toplinske mase, koriste sam materijal izmjenjivača topline kao toplinsku masu. Stoga je u ovim sušačima potrebno mnogo češće uključivati i isključivati kompresore rashladnog sredstva i motore ventilatora, kako bi se održali radni uvjeti hlađenja.

Kako bi se smanjila učestalost uključivanja, a time i trošenje, krug rashladnog sredstva često se aktivira tek na značajno višim tlačnim točkama rosišta. Oscilacije tlačne točke rosišta koje nastaju kao rezultat toga, negativno utječu na rezultat sušenja. To predstavlja rizik jer korozija može započeti već pri relativnoj vlažnosti komprimiranog zraka od iznad 40 %, a ne tek kad se počinje stvarati kondenzat.

Pored toga, rashladni sušači SECOTEC zahvaljujući velikom kapacitetu rashladnog spremnika naročito su neagresivni za materijal. Nakon što se spremnik jednom napuni, rashladni kompresor i motor ventilatora mogu ostati isključeni značajno dulje, bez utjecaja na stabilnost tlačne točke rošenja.

Kompaktne dimenzije

Učinkovita regulacija spremnika s volumnim protokom do 98 m³/min na prostoru od samo 1,7 m². To pruža iznimno fleksibilne mogućnosti planiranja i omogućuje instalaciju koja štedi prostor.

Inovacija:

  • Kompaktni koncept rashladnog spremnika temelj je za male dimenzije uređaja SECOTEC TG.
  • Dimenzije iznose tek 1025 x 1620 x 2130 mm.
  • Stražnja strana uređaja može se postaviti uz zid (uz razmak od 200 mm).
Tehnički podaci

Osnovna izvedba

ModelTG 450 TG 520 TG 650
Volumna struja m³/min 45 52 65
Gubitak tlaka bar 0,14 0,19 0,12
Potrošnja električne energije pri 50 % vol. kW 1,55 1,85 2,02
Električna primljena snaga pri 100 % vol. kW 3,28 3,89 4,83
Radni pretlak bar 3 - 16 3 - 16 3 - 13
Temperatura okoline °C 3 - 50 3 - 50 3 - 50
Ulazna temperatura °C 3 - 60 3 - 60 3 - 60
Masa kg 637 658 704
Dimenzije
Š x D x V mm
1.025 x 1.656 x 2.127 1.025 x 1.656 x 2.127 1.025 x 1.656 x 2.127
Priključak komprimiranog zrakaDN100 PN16 DIN DN100 PN16 DIN DN150 PN16 DIN
Priključak ispusta kondenzataG ¼ G ¼ G ¼
Električno napajanje400 V / 3 / 50 Hz 400 V / 3 / 50 Hz 400 V / 3 / 50 Hz
Rashladno sredstvoR-513A R-513A R-513A
Masa rashladnog sredstva kao ekvivalent CO2 t 2,71 2,74 4,04
Staklenički potencijal631 631 631
Masa rashladnog sredstva kg 4,3 4,35 6,4

ModelTG 780 TG 980
Volumna struja m³/min 78 98
Gubitak tlaka bar 0,17 0,25
Potrošnja električne energije pri 50 % vol. kW 2,48 3,61
Električna primljena snaga pri 100 % vol. kW 5,88 9,82
Radni pretlak bar 3 - 13 3 - 13
Temperatura okoline °C 3 - 50 3 - 50
Ulazna temperatura °C 3 - 60 3 - 60
Masa kg 700 763
Dimenzije
Š x D x V mm
1.025 x 1.656 x 2.127 1.025 x 1.656 x 2.127
Priključak komprimiranog zrakaDN150 PN16 DIN DN150 PN16 DIN
Priključak ispusta kondenzataG ¼ G ¼
Električno napajanje400 V / 3 / 50 Hz 400 V / 3 / 50 Hz
Rashladno sredstvoR-513A R-513A
Masa rashladnog sredstva kao ekvivalent CO2 t 3,79 4,98
Staklenički potencijal631 631
Masa rashladnog sredstva kg 6 7,9
