Energetski učinkoviti rashladni sušači SECOTEC do 3,90 m³/min


Senzacionalni stručnjaci za uštedu sa stabilnim tlačnim rosištem

Rashladni sušači SECOTEC serija TA – TC (*) suše komprimirani zrak do tlačnog rosišta na 3 °C, a zahvaljujući visokoučinkovitoj regulaciji spremnika rade u skladu s potrebama i tako su naročito štedljivi. Rashladni spremnik velikodušnih dimenzija jamči način rada koji štedi materijal, kao i stabilno tlačno rosište.

  • Enormno velik potencijal uštede u području djelomičnog opterećenja i tijekom stanki u radu
  • Naročito dugovječan dizajn uređaja koji ne traži mnogo održavanja
  • Izvedbe hlađena zrakom za temperature okoline do 43 °C

Prednosti za vas

  • Štednja energije:
    Zahvaljujući regulaciji štednje energije, u radu s djelomičnim opterećenjem višak rashladne snage može se pohraniti u toplinskom spremniku i iskoristiti za sušenje bez potrošnje struje.
  • Trajna pouzdanost:
    Visokokvalitetan rashladni krug rashladnog sušača SECOTEC omogućuje sigurnu primjenu do temperature okoline do +43 °C. Velik separator kondenzata i elektronički odvod kondenzata ECO-DRAIN osiguravaju uklanjanje kondenzata u svim fazama opterećenja. Izvedba električnih komponenti odgovara standardu EN 60204-1.
  • Genijalna jednostavnost servisa:
    konstrukcija kućišta optimizirana za lak pristup svim dijelovima značajno smanjuje troškove rada prilikom održavanja i provjera.

* Rashladni sušači iz ove serije sadrže fluorirani staklenički plin R-513A.

Idealan dodatak: separator ulja i vode AQUAMAT
Sustav za pripremu kondenzata AQUAMAT

Naš savjet: prije ispuštanja u kanalizaciju tretirajte kondenzat separatorima ulja i vode AQUAMAT na zakonom propisan i jeftin način.



Detalji o proizvodu

SECOTEC – štednja energije u svim stanjima

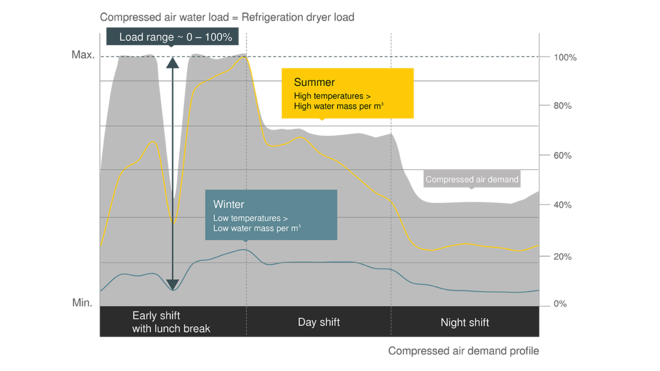

Opterećenost rashladnog sušača ne ovisi samo o razini volumnog protoka komprimiranog zraka koji se treba osušiti (siva površina), nego u još većoj mjeri o količini vode koju sadrži ulazni komprimirani zrak. Ta količina raste s porastom temperature. Rashladni sušači pritom su na visokim temperaturama okoline, primjerice ljeti, izloženi naročito velikim opterećenjima (žuta krivulja).

S padom temperatura zimi (tirkizna krivulja) pada i radno opterećenje rashladnih sušača. Kako bi se unatoč svim tim oscilacijama zadržala stabilna točka tlačnog rosišta, rashladni sušači uvijek trebaju biti spremni za najveća opterećenja koja se mogu pojaviti tijekom rada, uz dodatnu rezervu.

Ovisno o rasponu volumnog protoka i temperature, rashladni sušači neprekidno rade u rasponu opterećenja između 0 i 100 %. Budući da regulacija spremnika SECOTEC osigurava korištenje energije na temelju potreba u čitavom rasponu opterećenja, rezultat su velike uštede.

Efekt uštede struje
Maksimalna ušteda energije zahvaljujući regulaciji spremnika
Maksimalna ušteda energije zahvaljujući regulaciji pohrane uz rashladne sušače SECOTEC

Opterećenje rashladnih sušača neprekidno se kreće u rasponu između 0 i 100 %. Za razliku od uobičajenih modulacijskih regulacija, regulacija SECOTEC sa spremnikom precizno se prilagođava potrebi za električnom snagom u svim fazama opterećenja.

Na taj način rashladni sušači SECOTEC u usporedbi s rashladnim sušačima s regulacijom s mimovodom za vrući plin uz prosječno opterećenje omogućuju uštede na troškovima struje od 40 % do blizu 60 %.

Za razliku od uobičajenih procesa, rashladni spremnik u sušaču SECOTEC uvijek ostaje hladan. To znači da se komprimirani zrak učinkovito suši i tijekom faze pokretanja. Kvalitetna izolacija spremnika pritom omogućuje i minimalnu potrošnju energije. Pored toga, sušenje komprimiranog zraka rashladnim sušačima SECOTEC nije samo vrlo energetski učinkovito, nego je i naročito neagresivno, zahvaljujući velikom kapacitetu spremnika.

Najbolje sušenje uz neagresivan način rada
Najbolji rezultati sušenja uz neagresivan način rada uz rashladne sušače SECOTEC

Rashladni sušači SECOTEC pri punom opterećenju učinkovito postižu stabilno tlačno rosište do +3°C. Tlačno rosište značajno je stabilnije nego na uobičajenim rashladnim sušačima čak i pri djelomičnom opterećenju, zahvaljujući malom rasponu vibracija.

Uz promjenjive načine rada i bez dodatnih rashladnih spremnika uobičajeni rashladni kompresori materijal svojeg izmjenjivača topline upotrebljavaju kao rashladni spremnik. Rashladni kompresori i motori ventilatora u tim sušačima stoga se moraju znatno češće uključivati i isključivati kako bi se mogla održavati stalna potrebna snaga hlađenja.

Kako bi se smanjila učestalost uključivanja, a time i trošenje, rashladni krug često se aktivira tek na značajno višim tlačnim točkama rosišta. Oscilacije komprimiranog zraka koje nastaju kao rezultat toga negativno utječu na rezultat sušenja. To predstavlja rizik jer korozija može započeti već pri relativnoj vlažnosti zraka od iznad 40 %, a ne tek kad se počinje stvarati kondenzat.

Pored toga, rashladni sušači SECOTEC zahvaljujući velikom kapacitetu rashladnog spremnika naročito su neagresivni za materijal. Nakon što se spremnik jednom napuni, rashladni kompresor i motor ventilatora mogu ostati isključeni značajno dulje, bez utjecaja na stabilnost tlačnog rosišta.

Konstrukcija i način rada

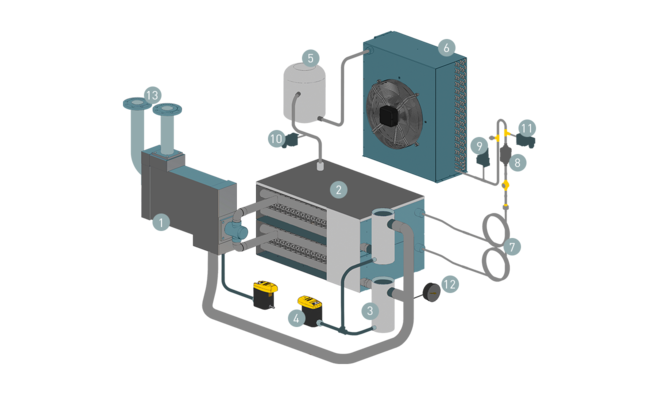

Konstrukcija i funkcija rashladnih sušača SECOTEC
  1. Izmjenjivač topline zrak/zrak
  2. Izmjenjivač topline zrak/rashladno sredstvo s rashladnim spremnikom
  3. Separator kondenzata
  4. Odvod kondenzata (ECO-DRAIN)
  5. Kompresor rashladnog sredstva
  6. Kondenzator
  7. Kapilarni vodovi
  1. Filtarski sušač
  2. Visokotlačna sklopka
  3. Niskotlačna sklopka
  4. Tlačna sklopka ventilatora
  5. Prikaz trenda tlačnog rosišta
  6. Ulaz i izlaz komprimiranog zraka
Tehnički podaci TA

Osnovna izvedba

ModelTA 5 TA 8 TA 11
Volumna struja m³/min 0,6 0,85 1,25
Gubitak tlaka bar 0,07 0,14 0,17
Potrošnja električne energije pri 50 % vol. kW 0,18 0,16 0,2
Električna primljena snaga pri 100 % vol. kW 0,3 0,29 0,39
Radni pretlak bar 3 - 16 3 - 16 3 - 16
Temperatura okoline °C 3 - 43 3 - 43 3 - 43
Ulazna temperatura °C 3 - 55 3 - 55 3 - 55
Masa kg 70 80 85
Dimenzije
Š x D x V mm 		630 x 484 x 779 630 x 484 x 779 630 x 484 x 779
Priključak komprimiranog zrakaG ¾ G ¾ G ¾
Priključak ispusta kondenzataG ¼ G ¼ G ¼
Električno napajanje230 V / 1 / 50 Hz 230 V / 1 / 50 Hz 230 V / 1 / 50 Hz
Rashladno sredstvoR-513A R-513A R-513A
Masa rashladnog sredstva kao ekvivalent CO2 t 0,18 0,14 0,23
Staklenički potencijal631 631 631
Masa rashladnog sredstva kg 0,28 0,22 0,37

Tehnički podaci TB

Osnovna izvedba

ModelTB 19 TB 26
Volumna struja m³/min 2,1 2,55
Gubitak tlaka bar 0,19 0,2
Potrošnja električne energije pri 50 % vol. kW 0,24 0,34
Električna primljena snaga pri 100 % vol. kW 0,44 0,62
Radni pretlak bar 3 - 16 3 - 16
Temperatura okoline °C 3 - 43 3 - 43
Ulazna temperatura °C 3 - 55 3 - 55
Masa kg 108 116
Dimenzije
Š x D x V mm 		620 x 540 x 963 620 x 540 x 963
Priključak komprimiranog zrakaG 1 G 1
Priključak ispusta kondenzataG ¼ G ¼
Električno napajanje230 V / 1 / 50 Hz 230 V / 1 / 50 Hz
Rashladno sredstvoR-513A R-513A
Masa rashladnog sredstva kao ekvivalent CO2 t 0,35 0,33
Staklenički potencijal631 631
Masa rashladnog sredstva kg 0,56 0,53

Tehnički podaci TC

Osnovna izvedba

ModelTC 31 TC 36
Volumna struja m³/min 3,2 3,9
Gubitak tlaka bar 0,17 0,17
Potrošnja električne energije pri 50 % vol. kW 0,38 0,41
Električna primljena snaga pri 100 % vol. kW 0,74 0,89
Radni pretlak bar 3 - 16 3 - 16
Temperatura okoline °C 3 - 43 3 - 43
Ulazna temperatura °C 3 - 55 3 - 55
Masa kg 155 170
Dimenzije
Š x D x V mm 		764 x 660 x 1.009 764 x 660 x 1.009
Priključak komprimiranog zrakaG 1¼ G 1¼
Priključak ispusta kondenzataG ¼ G ¼
Električno napajanje230 V / 1 / 50 Hz 230 V / 1 / 50 Hz
Rashladno sredstvoR-513A R-513A
Masa rashladnog sredstva kao ekvivalent CO2 t 0,5 0,63
Staklenički potencijal631 631
Masa rashladnog sredstva kg 0,8 1
