Visokotlačna pojačala serija CN C i DN C

Visokotlačna pojačala za učinkovito napajanje komprimiranim zrakom

Ovi kompletni sustavi prepuni su korisnih značajki: novi dizajn, zahvaljujući kojem pojačala serije CN C i DN C zauzimaju upola manje prostora nego prije, donosi uredan izgled, kako unutra, tako i izvana. Nova konfiguracija komponenti ne jamči samo optimizirani dovod zraka za hlađenje, nego i lakši pristup prilikom održavanja.

I poboljšani upravljački sustav SIGMA CONTROL 2 pruža različite nove mogućnosti nadzora i upravljanja te sadrži mnoga sučelja, uključujući i ono prema nadređenim veznim upravljačkim sustavima u slučaju dinamične regulacije.

U verziji SFC za seriju DN C volumni protok kompresora prilagođava se potrošnji u skladu s potrebama putem regulacije broja okretaja. Tako se troši samo onoliko energije koliko je doista potrebno za napajanje komprimiranim zrakom, što je najučinkovitije moguće rješenje.

Parametri snage za CN C:

  • 7,5 – 22 kW
  • Pretlak: 3 – 10 bara
  • Krajnji tlak: 10 – 45 bara
  • Volumni protok: 0,8 – 8,0 m³/min

Parametri snage za DN C:

  • 22 – 45 kW
  • Pretlak: 3 – 10 bara
  • Krajnji tlak: 10 – 45 bara
  • Volumni protok: 2,26 – 19,60 m³/min

Opcijske značajke:

Visokotlačna pojačala serije DN C dostupna su u verziji sa zračnim ili vodenim hlađenjem. Visokotlačna pojačala serije CN C standardno dolaze sa zračnim hlađenjem. U opciji je dostupna i mogućnost transporta dušika, odn. zatvorena varijanta bez vanjskog zraka (verzija N2).

Mogućnosti primjene:

Proizvodnja PET boca, primjene s procesnim zrakom, proizvodnja dušika, visok tlak za ispitne stanice (npr. za kočnice, hladnjak itd.), ispitne stanice za ispitivanja s komprimiranim zrakom i tlakom rasprsnuća te impulsna ispitivanja.

Prednosti za vas

  • Štedi prostor:
    Jedini kompaktni uređaj u svijetu ima male dimenzije, ali i veliku snagu: bez kompromisa po pitanju radnog učinka, pouzdanosti i energetske učinkovitosti!
  • Potrebno malo radova na instalaciji:
    Uređaji serija DN C i CN C isporučuju se s pripremom za električni priključak. Sustavi se mogu konfigurirati za mnoge slučajeve primjene, čak i uz samostalni nadzor.
  • Ušteda na troškovima servisa:
    Zahvaljujući novom dizajnu s pristupom na prednjoj strani! To omogućuje novi raspored komponenti. Time se smanjuju potrebni radovi održavanja, npr. prilikom zamjene remena.
Štednja na troškovima energije
Troškovi životnog ciklusa

Kvalitetni elektromotori vrhunske učinkovitosti pružaju naročito velik radni učinak, to znači manju potrošnju struje. Dodatna je prednost njihova niska radna temperatura.



Detalji o proizvodu

Novi dizajn za lakše rukovanje, veću učinkovitost i fleksibilnost
Kompaktno pojačalo serije DN C (stražnja strana)

  • Produženje radnog vijeka:
    Motor i blok kompresora odvojeni su od ostatka stroja. Na taj su način rasklopni ormar, hladnjak, ventilator i vodovi manje izloženi vibracijama.
  • Optimizirani pristup radi održavanja:
    Prikaz bočne strane s ugrađenim hladnjakom – i ovdje je pristup olakšan zahvaljujući panelu za pristup koji se može jednostavno skinuti
  • Poboljšanje prilikom radova održavanja:
    Zamjena remena, održavanje magnetskog ventila (izvedba za dušik) ili zamjena hvatača nečistoće na ulaznom ventilu
Primjer konstrukcije

Primjer stanice komprimiranog zraka s visokotlačnim pojačalom

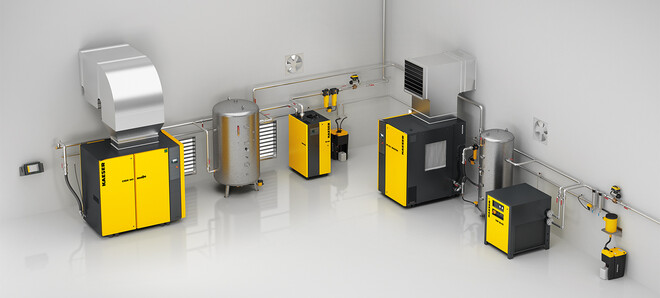

Stanica komprimiranog zraka s kompaktnim pojačalom serije DN C iz tvrtke Kaeser Kompressoren.
Konstrukcijska shema visokotlačnog pojačala

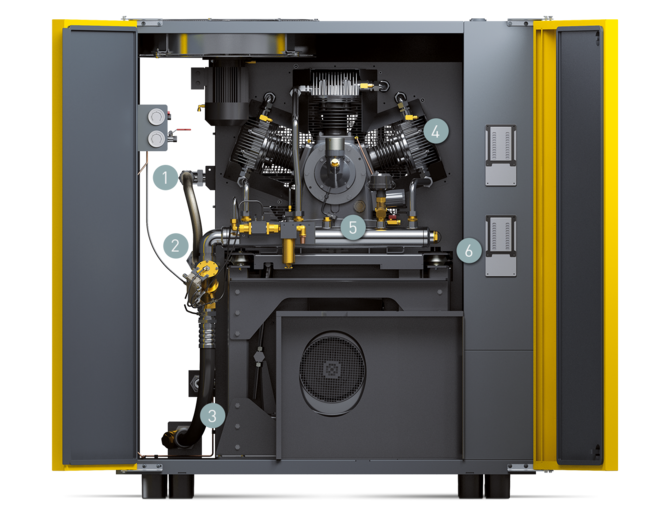

Komponente kompaktnog pojačala serije DN C (prednja strana)
  1. Fleksibilno crijevo, na strani krajnjeg tlaka
  2. Nepovratni ventil između sabirnog voda i hladnjaka
  3. Fleksibilno crijevo, na predtlačnoj strani
  1. Glave cilindara novog dizajna
  2. Velik sabirni vod za smanjenje pulsacija
  3. Prigušni element
Tehnički podaci CN 22C

Osnovna izvedba

ModelCN 22C 5/25 bar CN 22C 7,5/25 bar CN 22C 7,5/35 bar
Pretlak bar 5 7,5 7,5
Krajnji tlak bar 25 25 35
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min
2,54 4,17 3,68
Usisna volumna struja m³/min 3,74 5,3 5,3
Obujam pri pomaku klipa m³/min 0,62 0,62 0,62
Broj okretaja kompresorskog bloka 1/min 1.235 1.235 1.235
Broj klipova 2 2 2
Nominalna snaga motora kW 22 22 22
Razina zvučnog tlaka dB(A) 75 75 75
Priključak komprimiranog zraka na strani pretlakaG 1 G 1 G 1
Priključak komprimiranog zraka na strani krajnjeg tlakaG 1 G 1 G 1
Dimenzije Š x D x V mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Masa kg 920 920 920

ModelCN 22C 10/25 bar CN 22C 10/35 bar CN 22C 10/45 bar
Pretlak bar 10 10 10
Krajnji tlak bar 25 35 45
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min
5,79 5,31 4,83
Usisna volumna struja m³/min 6,86 6,86 6,86
Obujam pri pomaku klipa m³/min 0,62 0,62 0,62
Broj okretaja kompresorskog bloka 1/min 1.235 1.235 1.235
Broj klipova 2 2 2
Nominalna snaga motora kW 22 22 22
Razina zvučnog tlaka dB(A) 75 75 75
Priključak komprimiranog zraka na strani pretlakaG 1 G 1 G 1
Priključak komprimiranog zraka na strani krajnjeg tlakaG 1 G 1 G 1
Dimenzije Š x D x V mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Masa kg 920 920 920

Tehnički podaci CN 15C

Osnovna izvedba

ModelCN 15C 5/25 bar CN 15C 7,5/25 bar CN 15C 7,5/35 bar
Pretlak bar 5 7,5 7,5
Krajnji tlak bar 25 25 35
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min
2,54 4,17 3,04
Usisna volumna struja m³/min 3,74 5,3 4,23
Obujam pri pomaku klipa m³/min 0,62 0,62 0,5
Broj okretaja kompresorskog bloka 1/min 1.235 1.235 985
Broj klipova 2 2 2
Nominalna snaga motora kW 15 15 15
Razina zvučnog tlaka dB(A) 74 74 74
Priključak komprimiranog zraka na strani pretlakaG 1 G 1 G 1
Priključak komprimiranog zraka na strani krajnjeg tlakaG 1 G 1 G 1
Dimenzije Š x D x V mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Masa kg 920 920 920

ModelCN 15C 10/25 bar CN 15C 10/35 bar CN 15C 10/45 bar
Pretlak bar 10 10 10
Krajnji tlak bar 25 35 45
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min
5,79 4,36 3,63
Usisna volumna struja m³/min 6,86 5,47 4,94
Obujam pri pomaku klipa m³/min 0,62 0,5 0,45
Broj okretaja kompresorskog bloka 1/min 1.235 985 890
Broj klipova 2 2 2
Nominalna snaga motora kW 15 15 15
Razina zvučnog tlaka dB(A) 74 74 74
Priključak komprimiranog zraka na strani pretlakaG 1 G 1 G 1
Priključak komprimiranog zraka na strani krajnjeg tlakaG 1 G 1 G 1
Dimenzije Š x D x V mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Masa kg 920 920 920

Tehnički podaci CN 11C

Osnovna izvedba

ModelCN 11C 5/25 bar CN 11C 7,5/25 bar CN 11C 7,5/35 bar
Pretlak bar 5 7,5 7,5
Krajnji tlak bar 25 25 35
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min
2,09 3,41 2,47
Usisna volumna struja m³/min 2,99 4,23 3,41
Obujam pri pomaku klipa m³/min 0,5 0,5 0,4
Broj okretaja kompresorskog bloka 1/min 985 985 795
Broj klipova 2 2 2
Nominalna snaga motora kW 11 11 11
Razina zvučnog tlaka dB(A) 73 73 73
Priključak komprimiranog zraka na strani pretlakaG 1 G 1 G 1
Priključak komprimiranog zraka na strani krajnjeg tlakaG 1 G 1 G 1
Dimenzije Š x D x V mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Masa kg 920 920 920

ModelCN 11C 10/25 bar CN 11C 10/35 bar
Pretlak bar 10 10
Krajnji tlak bar 25 35
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min
4,73 3,29
Usisna volumna struja m³/min 5,47 4,16
Obujam pri pomaku klipa m³/min 0,5 0,38
Broj okretaja kompresorskog bloka 1/min 985 750
Broj klipova 2 2
Nominalna snaga motora kW 11 11
Razina zvučnog tlaka dB(A) 73 73
Priključak komprimiranog zraka na strani pretlakaG 1 G 1
Priključak komprimiranog zraka na strani krajnjeg tlakaG 1 G 1
Dimenzije Š x D x V mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Masa kg 920 920

Tehnički podaci CN 7C

Osnovna izvedba

ModelCN 7C 5/25 bar CN 7C 7,5/25 bar CN 7C 7,5/35 bar
Pretlak bar 5 7,5 7,5
Krajnji tlak bar 25 25 35
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min
1,26 2 1,62
Usisna volumna struja m³/min 1,72 2,44 2,18
Obujam pri pomaku klipa m³/min 0,29 0,29 0,26
Broj okretaja kompresorskog bloka 1/min 1.250 1.250 1.120
Broj klipova 2 2 2
Nominalna snaga motora kW 7,5 7,5 7,5
Razina zvučnog tlaka dB(A) 71 71 71
Priključak komprimiranog zraka na strani pretlakaG 1 G 1 G 1
Priključak komprimiranog zraka na strani krajnjeg tlakaG 1 G 1 G 1
Dimenzije Š x D x V mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Masa kg 790 790 790

ModelCN 7C 10/25 bar CN 7C 10/35 bar CN 7C 10/45 bar
Pretlak bar 10 10 10
Krajnji tlak bar 25 35 45
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min
2,74 2,05 1,75
Usisna volumna struja m³/min 3,15 2,52 2,27
Obujam pri pomaku klipa m³/min 0,29 0,23 0,21
Broj okretaja kompresorskog bloka 1/min 1.250 1.000 900
Broj klipova 2 2 2
Nominalna snaga motora kW 7,5 7,5 7,5
Razina zvučnog tlaka dB(A) 71 71 71
Priključak komprimiranog zraka na strani pretlakaG 1 G 1 G 1
Priključak komprimiranog zraka na strani krajnjeg tlakaG 1 G 1 G 1
Dimenzije Š x D x V mm 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Masa kg 790 790 790

Tehnički podaci DN 30C

Osnovna izvedba

ModelDN 30C 5/25 bar DN 30C 7,5/25 bar DN 30C 7,5/35 bar
Pretlak bar 5 7,5 7,5
Krajnji tlak bar 25 25 35
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min
6,11 8,92 7,02
Usisna volumna struja m³/min 7,85 10,68 9,07
Obujam pri pomaku klipa m³/min 1,31 1,26 1,06
Broj okretaja kompresorskog bloka 1/min 1.139 1.095 929
Broj klipova 3 3 3
Nominalna snaga motora kW 30 30 30
Razina zvučnog tlaka dB(A) 78 78 78
Priključak komprimiranog zraka na strani pretlakaG 2 G 2 G 2
Priključak komprimiranog zraka na strani krajnjeg tlakaG 1½ G 1½ G 1½
Dimenzije Š x D x V mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Masa kg 1.470 1.470 1.470

ModelDN 30C 10/25 bar DN 30C 10/45 bar DN 30C 13/20 bar
Pretlak bar 10 10 13
Krajnji tlak bar 25 45 20
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min
11,35 6,98 16,74
Usisna volumna struja m³/min 13,05 9,06 18,29
Obujam pri pomaku klipa m³/min 1,19 0,82 1,31
Broj okretaja kompresorskog bloka 1/min 1.034 1.034 1.139
Broj klipova 3 3 3
Nominalna snaga motora kW 30 30 30
Razina zvučnog tlaka dB(A) 78 78 78
Priključak komprimiranog zraka na strani pretlakaG 2 G 2 G 2
Priključak komprimiranog zraka na strani krajnjeg tlakaG 1½ G 1½ G 1½
Dimenzije Š x D x V mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Masa kg 1.470 1.470 1.470

ModelDN 30C 13/45 bar
Pretlak bar 13
Krajnji tlak bar 45
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min
9,53
Usisna volumna struja m³/min 11,53
Obujam pri pomaku klipa m³/min 0,82
Broj okretaja kompresorskog bloka 1/min 1.034
Broj klipova 3
Nominalna snaga motora kW 30
Razina zvučnog tlaka dB(A) 78
Priključak komprimiranog zraka na strani pretlakaG 2
Priključak komprimiranog zraka na strani krajnjeg tlakaG 1½
Dimenzije Š x D x V mm 1.280 x 1.830 x 1.960
Masa kg 1.470

Tehnički podaci DN 22C

Osnovna izvedba

ModelDN 22C 5/25 bar DN 22C 7,5/25 bar DN 22C 7,5/30 bar
Pretlak bar 5 7,5 7,5
Krajnji tlak bar 25 25 30
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min
4,75 6,91 6,16
Usisna volumna struja m³/min 6,29 8,31 7,72
Obujam pri pomaku klipa m³/min 1,05 0,98 0,91
Broj okretaja kompresorskog bloka 1/min 1.315 1.227 1.139
Broj klipova 3 3 3
Nominalna snaga motora kW 22 22 22
Razina zvučnog tlaka dB(A) 78 78 78
Priključak komprimiranog zraka na strani pretlakaG 2 G 2 G 2
Priključak komprimiranog zraka na strani krajnjeg tlakaG 1½ G 1½ G 1½
Dimenzije Š x D x V mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Masa kg 1.370 1.370 1.370

ModelDN 22C 7,5/35 bar DN 22C 10/25 bar DN 22C 10/40 bar
Pretlak bar 7,5 10 10
Krajnji tlak bar 35 25 40
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min
5,32 9,09 5,99
Usisna volumna struja m³/min 7,01 10,37 7,68
Obujam pri pomaku klipa m³/min 0,82 0,94 0,7
Broj okretaja kompresorskog bloka 1/min 1.034 1.183 876
Broj klipova 3 3 3
Nominalna snaga motora kW 22 22 22
Razina zvučnog tlaka dB(A) 78 78 78
Priključak komprimiranog zraka na strani pretlakaG 2 G 2 G 2
Priključak komprimiranog zraka na strani krajnjeg tlakaG 1½ G 1½ G 1½
Dimenzije Š x D x V mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Masa kg 1.370 1.370 1.370

ModelDN 22C 13/20 bar DN 22C 13/30 bar
Pretlak bar 13 13
Krajnji tlak bar 20 30
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min
13,19 10,27
Usisna volumna struja m³/min 14,18 11,53
Obujam pri pomaku klipa m³/min 1,01 0,82
Broj okretaja kompresorskog bloka 1/min 1.271 1.034
Broj klipova 3 3
Nominalna snaga motora kW 22 22
Razina zvučnog tlaka dB(A) 78 78
Priključak komprimiranog zraka na strani pretlakaG 2 G 2
Priključak komprimiranog zraka na strani krajnjeg tlakaG 1½ G 1½
Dimenzije Š x D x V mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Masa kg 1.370 1.370

Tehnički podaci DN 37C

Osnovna izvedba

ModelDN 37C 5/20 bar DN 37C 7,5/30 bar DN 37C 10/25 bar
Pretlak bar 5 7,5 10
Krajnji tlak bar 20 30 25
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min
7,36 9,39 12,98
Usisna volumna struja m³/min 9,06 11,54 14,93
Obujam pri pomaku klipa m³/min 1,51 1,36 1,36
Broj okretaja kompresorskog bloka 1/min 1.315 1.183 1.183
Broj klipova 3 3 3
Nominalna snaga motora kW 37 37 37
Razina zvučnog tlaka dB(A) 78 78 78
Priključak komprimiranog zraka na strani pretlakaG 2 G 2 G 2
Priključak komprimiranog zraka na strani krajnjeg tlakaG 1½ G 1½ G 1½
Dimenzije Š x D x V mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Masa kg 1.500 1.500 1.500

ModelDN 37C 10/40 bar DN 37C 13/20 bar DN 37C 13/35 bar
Pretlak bar 10 13 13
Krajnji tlak bar 40 20 35
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min
9,96 18,59 13,57
Usisna volumna struja m³/min 12,38 20,41 15,76
Obujam pri pomaku klipa m³/min 1,12 1,46 1,12
Broj okretaja kompresorskog bloka 1/min 981 1.271 981
Broj klipova 3 3 3
Nominalna snaga motora kW 37 37 37
Razina zvučnog tlaka dB(A) 78 78 78
Priključak komprimiranog zraka na strani pretlakaG 2 G 2 G 2
Priključak komprimiranog zraka na strani krajnjeg tlakaG 1½ G 1½ G 1½
Dimenzije Š x D x V mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Masa kg 1.500 1.500 1.500

Tehnički podaci DN 45C

Osnovna izvedba

ModelDN 45C 7,5/25 bar DN 45C 7,5/30 bar DN 45C 10/25 bar
Pretlak bar 7,5 7,5 10
Krajnji tlak bar 25 30 25
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min
10,74 9,75 14,41
Usisna volumna struja m³/min 12,83 11,97 16,6
Obujam pri pomaku klipa m³/min 1,51 1,41 1,51
Broj okretaja kompresorskog bloka 1/min 1.315 1.227 1.315
Broj klipova 3 3 3
Nominalna snaga motora kW 45 45 45
Razina zvučnog tlaka dB(A) 78 78 78
Priključak komprimiranog zraka na strani pretlakaG 2 G 2 G 2
Priključak komprimiranog zraka na strani krajnjeg tlakaG 1½ G 1½ G 1½
Dimenzije Š x D x V mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Masa kg 1.410 1.510 1.510

ModelDN 45C 10/35 bar DN 45C 13/20 bar DN 45C 13/45 bar
Pretlak bar 10 13 13
Krajnji tlak bar 35 20 45
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min
12,9 19,21 13,77
Usisna volumna struja m³/min 15,49 21,12 16,61
Obujam pri pomaku klipa m³/min 1,41 1,51 1,19
Broj okretaja kompresorskog bloka 1/min 1.227 1.315 1.034
Broj klipova 3 3 3
Nominalna snaga motora kW 45 45 45
Razina zvučnog tlaka dB(A) 78 78 78
Priključak komprimiranog zraka na strani pretlakaG 2 G 2 G 2
Priključak komprimiranog zraka na strani krajnjeg tlakaG 1½ G 1½ G 1½
Dimenzije Š x D x V mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Masa kg 1.510 1.510 1.510

Tehnički podaci DN 45C SFC

Osnovna izvedba

ModelDN 45C SFC 7,5/25 bar DN 45C SFC 7,5/30 bar DN 45C SFC 10/25 bar
Pretlak bar 7,5 7,5 10
Krajnji tlak bar 25 30 25
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min
10,74 9,75 14,41
Usisna volumna struja m³/min 12,83 11,97 16,6
Obujam pri pomaku klipa m³/min 1,51 1,41 1,51
Broj okretaja kompresorskog bloka 1/min 1.315 1.227 1.315
Broj klipova 3 3 3
Nominalna snaga motora kW 45 45 45
Razina zvučnog tlaka dB(A) 78 78 78
Priključak komprimiranog zraka na strani pretlakaG 2 G 2 G 2
Priključak komprimiranog zraka na strani krajnjeg tlakaG 1½ G 1½ G 1½
Dimenzije Š x D x V mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Masa kg 1.510 1.510 1.510

ModelDN 45C SFC 10/35 bar
Pretlak bar 10
Krajnji tlak bar 35
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min
12,9
Usisna volumna struja m³/min 15,49
Obujam pri pomaku klipa m³/min 1,41
Broj okretaja kompresorskog bloka 1/min 1.227
Broj klipova 3
Nominalna snaga motora kW 45
Razina zvučnog tlaka dB(A) 78
Priključak komprimiranog zraka na strani pretlakaG 2
Priključak komprimiranog zraka na strani krajnjeg tlakaG 1½
Dimenzije Š x D x V mm 1.280 x 1.830 x 1.960
Masa kg 1.510

Tehnički podaci DN 37C S SFC

Osnovna izvedba

ModelDN 37C S SFC 7,5/25 bar DN 37C S SFC 7,5/30 bar DN 37C S SFC 10/25 bar
Pretlak bar 7,5 7,5 10
Krajnji tlak bar 25 30 25
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min
6,66 6,42 9,09
Usisna volumna struja m³/min 8,02 8,02 10,37
Obujam pri pomaku klipa m³/min 0,94 0,94 0,94
Broj okretaja kompresorskog bloka 1/min 1.183 1.183 1.183
Broj klipova 3 3 3
Nominalna snaga motora kW 37 37 37
Razina zvučnog tlaka dB(A) 78 78 78
Priključak komprimiranog zraka na strani pretlakaG 2 G 2 G 2
Priključak komprimiranog zraka na strani krajnjeg tlakaG 1½ G 1½ G 1½
Dimenzije Š x D x V mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Masa kg 1.500 1.500 1.500

ModelDN 37C S SFC 10/40 bar
Pretlak bar 10
Krajnji tlak bar 40
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min
8,02
Usisna volumna struja m³/min 9,98
Obujam pri pomaku klipa m³/min 0,91
Broj okretaja kompresorskog bloka 1/min 1.139
Broj klipova 3
Nominalna snaga motora kW 37
Razina zvučnog tlaka dB(A) 78
Priključak komprimiranog zraka na strani pretlakaG 2
Priključak komprimiranog zraka na strani krajnjeg tlakaG 1½
Dimenzije Š x D x V mm 1.280 x 1.830 x 1.960
Masa kg 1.500

Tehnički podaci DN 37C L SFC

Osnovna izvedba

ModelDN 37C L SFC 5/20 bar DN 37C L SFC 7,5/30 bar DN 37C L SFC 10/25 bar
Pretlak bar 5 7,5 10
Krajnji tlak bar 20 30 25
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min
7,36 9,39 12,98
Usisna volumna struja m³/min 9,06 11,54 14,93
Obujam pri pomaku klipa m³/min 1,51 1,36 1,36
Broj okretaja kompresorskog bloka 1/min 1.315 1.183 1.183
Broj klipova 3 3 3
Nominalna snaga motora kW 37 37 37
Razina zvučnog tlaka dB(A) 78 78 78
Priključak komprimiranog zraka na strani pretlakaG 2 G 2 G 2
Priključak komprimiranog zraka na strani krajnjeg tlakaG 1½ G 1½ G 1½
Dimenzije Š x D x V mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Masa kg 1.500 1.500 1.500

ModelDN 37C L SFC 10/30 bar
Pretlak bar 10
Krajnji tlak bar 30
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min
12,21
Usisna volumna struja m³/min 14,38
Obujam pri pomaku klipa m³/min 1,31
Broj okretaja kompresorskog bloka 1/min 1.139
Broj klipova 3
Nominalna snaga motora kW 37
Razina zvučnog tlaka dB(A) 78
Priključak komprimiranog zraka na strani pretlakaG 2
Priključak komprimiranog zraka na strani krajnjeg tlakaG 1½
Dimenzije Š x D x V mm 1.280 x 1.830 x 1.960
Masa kg 1.500

Tehnički podaci DN 30C S SFC

Osnovna izvedba

ModelDN 30C S SFC 5/25 bar DN 30C S SFC 7,5/25 bar DN 30C S SFC 7,5/35 bar
Pretlak bar 5 7,5 7,5
Krajnji tlak bar 25 25 35
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min
4,07 6,4 5,93
Usisna volumna struja m³/min 5,45 7,72 7,72
Obujam pri pomaku klipa m³/min 0,91 0,91 0,91
Broj okretaja kompresorskog bloka 1/min 1.139 1.139 1.139
Broj klipova 3 3 3
Nominalna snaga motora kW 30 30 30
Razina zvučnog tlaka dB(A) 78 78 78
Priključak komprimiranog zraka na strani pretlakaG 2 G 2 G 2
Priključak komprimiranog zraka na strani krajnjeg tlakaG 1½ G 1½ G 1½
Dimenzije Š x D x V mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Masa kg 1.470 1.470 1.470

ModelDN 30C S SFC 10/25 bar DN 30C S SFC 10/35 bar DN 30C S SFC 10/40 bar
Pretlak bar 10 10 10
Krajnji tlak bar 25 35 40
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min
8,75 8,26 8,02
Usisna volumna struja m³/min 9,98 9,98 9,98
Obujam pri pomaku klipa m³/min 0,91 0,91 0,91
Broj okretaja kompresorskog bloka 1/min 1.139 1.139 1.139
Broj klipova 3 3 3
Nominalna snaga motora kW 30 30 30
Razina zvučnog tlaka dB(A) 78 78 78
Priključak komprimiranog zraka na strani pretlakaG 2 G 2 G 2
Priključak komprimiranog zraka na strani krajnjeg tlakaG 1½ G 1½ G 1½
Dimenzije Š x D x V mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Masa kg 1.470 1.470 1.470

Tehnički podaci DN 30C L SFC

Osnovna izvedba

ModelDN 30C L SFC 5/25 bar
Pretlak bar 5
Krajnji tlak bar 25
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min
6,11
Usisna volumna struja m³/min 7,85
Obujam pri pomaku klipa m³/min 1,31
Broj okretaja kompresorskog bloka 1/min 1.139
Broj klipova 3
Nominalna snaga motora kW 30
Razina zvučnog tlaka dB(A) 78
Priključak komprimiranog zraka na strani pretlakaG 2
Priključak komprimiranog zraka na strani krajnjeg tlakaG 1½
Dimenzije Š x D x V mm 1.280 x 1.830 x 1.960
Masa kg 1.470

Tehnički podaci DN 22C SFC

Osnovna izvedba

ModelDN 22C SFC 5/25 bar DN 22C SFC 7,5/25 bar DN 22C SFC 7,5/30 bar
Pretlak bar 5 7,5 7,5
Krajnji tlak bar 25 25 30
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min
4,75 6,91 6,16
Usisna volumna struja m³/min 6,29 8,31 7,72
Obujam pri pomaku klipa m³/min 1,05 0,98 0,91
Broj okretaja kompresorskog bloka 1/min 1.315 1.227 1.139
Broj klipova 3 3 3
Nominalna snaga motora kW 22 22 22
Razina zvučnog tlaka dB(A) 78 78 78
Priključak komprimiranog zraka na strani pretlakaG 2 G 2 G 2
Priključak komprimiranog zraka na strani krajnjeg tlakaG 1½ G 1½ G 1½
Dimenzije Š x D x V mm 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Masa kg 1.370 1.370 1.370

ModelDN 22C SFC 10/25 bar
Pretlak bar 10
Krajnji tlak bar 25
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min
9,09
Usisna volumna struja m³/min 10,37
Obujam pri pomaku klipa m³/min 0,94
Broj okretaja kompresorskog bloka 1/min 1.183
Broj klipova 3
Nominalna snaga motora kW 22
Razina zvučnog tlaka dB(A) 78
Priključak komprimiranog zraka na strani pretlakaG 2
Priključak komprimiranog zraka na strani krajnjeg tlakaG 1½
Dimenzije Š x D x V mm 1.280 x 1.830 x 1.960
Masa kg 1.370
