Bezuljni vijčani kompresori s integriranim sušačem komprimiranog zraka


i.HOC – spektakularno učinkovito sušenje komprimiranog zraka

Patentirani rotacijski sušač Kaeser i.HOC iskorištava 100 % topline nastale kompresijom! Zahvaljujući takvoj regeneraciji punog protoka isporučuje pouzdano niska tlačna rosišta do temperature okoline 45 °C – i to bez električnog zagrijavanja ili dodatnog hlađenja zraka za regeneraciju!

  • Za ugradnju u zrakom hlađena ili vodom hlađena postrojenja
  • Nazivne snage postrojenja od 37 kW do 355 kW
  • Dobava postrojenja od 4,2 m³/min do 51 m³/min
  • Integrirani upravljački sustav kompresora SIGMA CONTROL 2 (varijante modela SFC)

Prednosti za vas

  • Minus tlačna točka rosišta i na visokim temperaturama:
    Zahvaljujući svojem velikom potencijalu regeneracije, i.HOC i pri visokim temperaturama rashladnog medija postiže tlačna rosišta negativnih temperatura.
  • Stabilnost tlačnog rosišta uz varijabilne volumne protoke:
    Čak i u slučaju niske iskoristivosti kompresora tlačno rosište ostaje stabilno, i to bez upotrebe kompenzatora djelomičnog opterećenja.
  • Učinkovito sušenje i rekuperacija topline:
    i.HOC kao hladnjake zraka za regeneraciju koristi izmjenjivače topline 2. stupnja optimizirane za rekuperaciju topline.

Prednosti regeneracije punog protoka

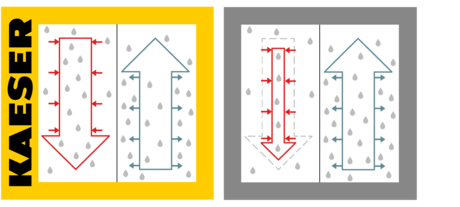

i.HOC s regeneracijom punog protoka KAESER
□ regeneracija punog protoka □ regeneracija djelomičnog protoka
↓ područje regeneracije: vrući zrak odvodi vlagu iz sredstva za sušenje.
↑ područje sušenja: hladan zrak donosi vlagu u sredstvo za sušenje.

i.HOC (Integrated Heat of Compression Dryer) za sušenje koristi 100 % topline nastale kompresijom iz drugog stupnja kompresora (regeneracija punog protoka). Ta toplina na raspolaganju je doslovno bez ikakvih troškova.

  • Bez dodatne potrošnje energije za postupak sušenja
  • Viši potencijal regeneracije od sušača s regeneracijom djelomičnog protoka
  • Puna funkcionalnost i pri nižoj iskoristivosti kompresora

Prednosti regeneracije punog protoka prije svega se pokazuju kroz porast temperatura rashladnog medija. Rotacijski sušači KAESER pružaju iznimne rezultate sušenje, čak i bez dodatnog električnog zagrijavanja regeneracijskog zraka.



Pojedinosti bezuljnih vijčanih kompresora s integriranim sušačem i.HOC ili rashladnim sušačem

Integrirani rashladni sušač

Energetski učinkovito sušenje

Integrirana izvedba i raskošno dimenzionirani blok izmjenjivača topline od aluminija zaslužni su za gubitke tlaka manje od 0,1 bara. Energetski učinkovit Scroll rashladni kompresor dodatno štedi energiju pri sušenju komprimiranog zraka.

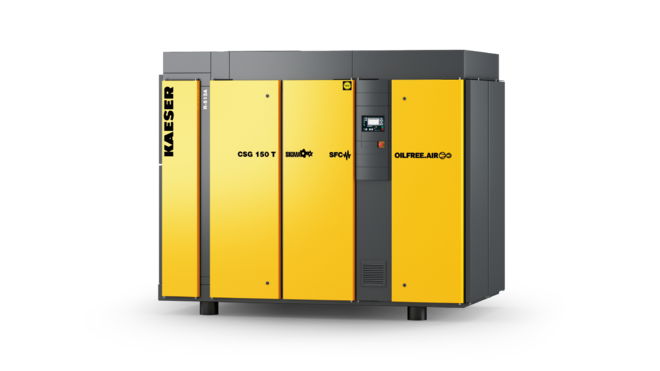

Suhoradni vijčani kompresor CSG s dogradnim sušačem

Savršena pristupačnost

Svim komponentama rashladnog sušača može se iznimno lako pristupiti putem servisnih vrata na prednjoj strani uređaja. Održavanje i servis rashladnog sušača tako postaju iznimno jednostavni.

Pogled u integrirani rotacijski sušač

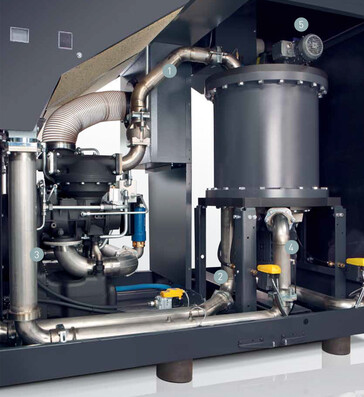

Shema ugradnje rotacijskog sušača i.HOC
  1. Ulaz zraka za regeneraciju
  2. Izlaz zraka za regeneraciju
  3. Separacija kondenzata
  4. Ulaz radijalnog ventilatora
  5. Izlaz sušača i.HOC
i.HOC – pojedinosti

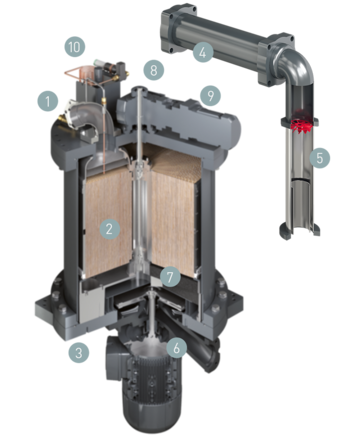

i.HOC – presjek i sastavni dijelovi
  1. Ulaz zraka za regeneraciju
  2. Bubanj (sredstvo za sušenje: silikatni gel)
  3. Izlaz zraka za regeneraciju
  4. Izmjenjivač topline, 2. stupanj
  5. Vanjski separator kondenzata
  6. Radijalni ventilator
  7. Odmagljivač (separator kapljica)
  8. Izlaz rotacijskog sušača
  9. Motor bubnja
  10. Senzor tlačnog rosišta (opcija)
Tehnički podaci CSG W

Osnovna izvedba

ModelCSG 60 W CSG 75 W CSG 95 W
Radni pretlak bar 6 8,6 11 6 8,6 11 6 8,6 11
Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min 6,99 5,79 4,93 8,41 7,3 6,31 10,08 8,96 7,67
Maks. pretlak bar 6 8,6 11 6 8,6 11 6 8,6 11
Nominalna snaga motora kW 37 45 55
Dimenzije
Š x D x V mm 		2.200 x 1.530 x 1.960 2.200 x 1.530 x 1.960 2.200 x 1.530 x 1.960
Priključak komprimiranog zrakaDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Razina zvučnog tlaka dB(A) 65 66 67
Masa kg 2.500 2.550 2.550

ModelCSG 125 W CSG 150 W
Radni pretlak bar 6 8,6 11 6 8,6 11
Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min 13,55 12,45 11,5 15,3 14,73 13,64
Maks. pretlak bar 6 8,6 11 6 8,6 11
Nominalna snaga motora kW 75 90
Dimenzije
Š x D x V mm 		2.200 x 1.530 x 1.960 2.200 x 1.530 x 1.960
Priključak komprimiranog zrakaDN65 PN16 DIN DN65 PN16 DIN
Razina zvučnog tlaka dB(A) 68 69
Masa kg 2.550 2.800

SFC izvedba

ModelCSG 75 SFC W CSG 95 SFC W CSG 125 SFC W
Radni pretlak bar 6 8,6 6 8,6 11 6 8,6 11
Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min 4,24 - 8,56 4,22 - 7,28 4,94 - 9,96 4,93 - 9,03 4,93 - 8,15 5,43 - 13,68 5,42 - 12,26 5,15 - 10,92
Maks. pretlak bar 8,6 8,6 11 8,6 11
Nominalna snaga motora kW 55 55 75 75
Dimenzije
Š x D x V mm 		2.200 x 1.530 x 1.960 2.200 x 1.530 x 1.960 2.200 x 1.530 x 1.960
Priključak komprimiranog zrakaDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Razina zvučnog tlaka dB(A) 67 68 69
Masa kg 2.500 2.500 2.550 2.550

ModelCSG 150 SFC W
Radni pretlak bar 6 8,6 11
Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min 5,44 - 16,4 5,42 - 14,82 5,41 - 13,6
Maks. pretlak bar 6 11
Nominalna snaga motora kW 90
Dimenzije
Š x D x V mm 		2.200 x 1.530 x 1.960
Priključak komprimiranog zrakaDN65 PN16 DIN
Razina zvučnog tlaka dB(A) 70
Masa kg 2.600

Izvedba RD

ModelCSG 60 i.HOC W CSG 75 i.HOC W CSG 95 i.HOC W
Radni pretlak bar 6 8,6 11 6 8,6 11 6 8,6 11
Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min 6,99 5,79 4,93 8,41 7,3 6,31 10,08 8,96 7,67
Maks. pretlak bar 6 8,6 11 6 8,6 11 6 8,6 11
Nominalna snaga motora kW 37 45 55
Tlačna točka rosišta °C - - -
Dimenzije
Š x D x V mm 		2.900 x 1.530 x 1.960 2.900 x 1.530 x 1.960 2.900 x 1.530 x 1.960
Priključak komprimiranog zrakaDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Razina zvučnog tlaka dB(A) 65 66 67
Masa kg 3.200 3.250 3.250

ModelCSG 125 i.HOC W CSG 150 i.HOC W
Radni pretlak bar 6 8,6 11 6 8,6 11
Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min 13,55 12,45 11,5 15,3 14,73 13,64
Maks. pretlak bar 6 8,6 11 6 8,6 11
Nominalna snaga motora kW 75 90
Tlačna točka rosišta °C - -
Dimenzije
Š x D x V mm 		2.900 x 1.530 x 1.960 2.900 x 1.530 x 1.960
Priključak komprimiranog zrakaDN65 PN16 DIN DN65 PN16 DIN
Razina zvučnog tlaka dB(A) 68 69
Masa kg 3.250 3.500

Izvedba RD-SFC

ModelCSG 75 i.HOC SFC W CSG 95 i.HOC SFC W CSG 125 i.HOC SFC W
Radni pretlak bar 6 8,6 6 8,6 11 6 8,6 11
Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min 4,24 - 8,58 4,22 - 7,28 4,94 - 9,96 4,93 - 9,03 4,93 - 8,15 5,43 - 13,69 5,42 - 12,26 5,15 - 10,92
Maks. pretlak bar 8,6 8,6 11 8,6 11
Nominalna snaga motora kW 55 55 75 75
Tlačna točka rosišta °C - - -
Dimenzije
Š x D x V mm 		2.900 x 1.530 x 1.960 2.900 x 1.530 x 1.960 2.900 x 1.530 x 1.960
Priključak komprimiranog zrakaDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Razina zvučnog tlaka dB(A) 67 68 69
Masa kg 3.200 3.200 3.250 3.250

ModelCSG 150 i.HOC SFC W
Radni pretlak bar 6 8,6 11
Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min 5,44 - 16,41 5,42 - 14,84 5,41 - 13,6
Maks. pretlak bar 6 11
Nominalna snaga motora kW 90
Tlačna točka rosišta °C -
Dimenzije
Š x D x V mm 		2.900 x 1.530 x 1.960
Priključak komprimiranog zrakaDN65 PN16 DIN
Razina zvučnog tlaka dB(A) 70
Masa kg 3.300

Dogradni rashladni sušač

ModelABT 130 ABT 150
Potrošnja energije kW 1,38 1,35
Tlačna točka rosišta °C 3 3
Rashladno sredstvoR-513A R-513A
Staklenički potencijal631 631
Količina rashladnog sredstva kg 1,5 1,1
Masa rashladnog sredstva kao ekvivalent CO2 t 0,9 0,69
Hermetički rashladni krug- -

Tehnički podaci CSG A

Osnovna izvedba

ModelCSG 60 A CSG 75 A CSG 95 A
Radni pretlak bar 6 8,6 11 6 8,6 11 6 8,6 11
Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min 6,81 5,6 4,72 8,24 7,11 6,11 9,91 8,78 7,47
Maks. pretlak bar 6 8,6 11 6 8,6 11 6 8,6 11
Nominalna snaga motora kW 37 45 55
Dimenzije
Š x D x V mm 		2.200 x 1.530 x 2.125 2.200 x 1.530 x 2.125 2.200 x 1.530 x 2.125
Priključak komprimiranog zrakaDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Razina zvučnog tlaka dB(A) 69 69 70
Masa kg 2.500 2.550 2.550

ModelCSG 125 A CSG 150 A
Radni pretlak bar 6 8,6 11 6 8,6 11
Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min 13,36 12,27 11,32 15,1 14,53 13,45
Maks. pretlak bar 6 8,6 11 6 8,6 11
Nominalna snaga motora kW 75 90
Dimenzije
Š x D x V mm 		2.200 x 1.530 x 2.125 2.200 x 1.530 x 2.125
Priključak komprimiranog zrakaDN65 PN16 DIN DN65 PN16 DIN
Razina zvučnog tlaka dB(A) 71 72
Masa kg 2.550 2.800

T-izvedba

ModelCSG 60 T A CSG 75 T A CSG 95 T A
Radni pretlak bar 6 8,6 11 6 8,6 11 6 8,6 11
Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min 6,8 5,59 4,71 8,22 7,1 6,1 9,88 8,77 7,46
Maks. pretlak bar 6 8,6 11 6 8,6 11 6 8,6 11
Nominalna snaga motora kW 37 45 55
Tlačna točka rosišta °C 3 3 3
Rashladni sušačABT 150 ABT 150 ABT 150
Dimenzije
Š x D x V mm 		2.580 x 1.530 x 2.125 2.580 x 1.530 x 2.125 2.580 x 1.530 x 2.125
Priključak komprimiranog zrakaDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Razina zvučnog tlaka dB(A) 69 69 70
Masa kg 2.700 2.750 2.750

ModelCSG 125 T A CSG 150 T A
Radni pretlak bar 6 8,6 11 8,6 11
Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min 13,33 12,24 11,3 14,51 13,43
Maks. pretlak bar 6 8,6 11 8,6 11
Nominalna snaga motora kW 75 90
Tlačna točka rosišta °C 3 3
Rashladni sušačABT 150 ABT 150
Dimenzije
Š x D x V mm 		2.580 x 1.530 x 2.125 2.580 x 1.530 x 2.125
Priključak komprimiranog zrakaDN65 PN16 DIN DN65 PN16 DIN
Razina zvučnog tlaka dB(A) 71 72
Masa kg 2.750 3.000

SFC izvedba

ModelCSG 75 SFC A CSG 95 SFC A CSG 125 SFC A
Radni pretlak bar 6 8,6 6 8,6 11 6 8,6 11
Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min 4,04 - 8,27 4,02 - 6,98 4,75 - 9,79 4,73 - 8,71 4,71 - 7,82 5,25 - 13,32 5,22 - 11,9 4,93 - 10,58
Maks. pretlak bar 8,6 8,6 11 8,6 11
Nominalna snaga motora kW 55 55 75 75
Dimenzije
Š x D x V mm 		2.200 x 1.530 x 2.125 2.200 x 1.530 x 2.125 2.200 x 1.530 x 2.125
Priključak komprimiranog zrakaDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Razina zvučnog tlaka dB(A) 70 71 72
Masa kg 2.500 2.500 2.550 2.550

ModelCSG 150 SFC A
Radni pretlak bar 6 8,6 11
Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min 5,25 - 16,04 5,22 - 14,47 5,2 - 13,25
Maks. pretlak bar 6 11
Nominalna snaga motora kW 90
Dimenzije
Š x D x V mm 		2.200 x 1.530 x 2.125
Priključak komprimiranog zrakaDN65 PN16 DIN
Razina zvučnog tlaka dB(A) 73
Masa kg 2.600

T-SFC izvedba

ModelCSG 75 T SFC A CSG 95 T SFC A CSG 125 T SFC A
Radni pretlak bar 6 8,6 6 8,6 11 6 8,6 11
Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min 4,04 - 8,22 4,01 - 6,96 4,74 - 9,77 4,72 - 8,68 4,71 - 7,79 5,24 - 13,2 5,22 - 11,84 4,93 - 10,54
Maks. pretlak bar 8,6 8,6 11 8,6 11
Nominalna snaga motora kW 55 55 75 75
Tlačna točka rosišta °C 3 3 3
Rashladni sušačABT 150 ABT 150 ABT 150
Dimenzije
Š x D x V mm 		2.580 x 1.530 x 2.125 2.580 x 1.530 x 2.125 2.580 x 1.530 x 2.125
Priključak komprimiranog zrakaDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Razina zvučnog tlaka dB(A) 70 71 72
Masa kg 2.700 2.700 2.750 2.750

ModelCSG 150 T SFC A
Radni pretlak bar 8,6 11
Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min 5,22 - 14,37 5,2 - 13,19
Maks. pretlak bar 11
Nominalna snaga motora kW 90
Tlačna točka rosišta °C 3
Rashladni sušačABT 150
Dimenzije
Š x D x V mm 		2.580 x 1.530 x 2.125
Priključak komprimiranog zrakaDN65 PN16 DIN
Razina zvučnog tlaka dB(A) 73
Masa kg 2.800

Izvedba RD

ModelCSG 60 i.HOC A CSG 75 i.HOC A CSG 95 i.HOC A
Radni pretlak bar 6 8,6 11 6 8,6 11 6 8,6 11
Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min 6,81 5,6 4,72 8,24 7,11 6,11 9,91 8,78 7,47
Maks. pretlak bar 6 8,6 11 6 8,6 11 6 8,6 11
Nominalna snaga motora kW 37 45 55
Tlačna točka rosišta °C - - -
Dimenzije
Š x D x V mm 		2.900 x 1.530 x 2.125 2.900 x 1.530 x 2.125 2.900 x 1.530 x 2.125
Priključak komprimiranog zrakaDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Razina zvučnog tlaka dB(A) 69 69 70
Masa kg 3.200 3.250 3.250

ModelCSG 125 i.HOC A CSG 150 i.HOC A
Radni pretlak bar 6 8,6 11 6 8,6 11
Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min 13,36 12,27 11,32 15,1 14,53 13,45
Maks. pretlak bar 6 8,6 11 6 8,6 11
Nominalna snaga motora kW 75 90
Tlačna točka rosišta °C - -
Dimenzije
Š x D x V mm 		2.900 x 1.530 x 2.125 2.900 x 1.530 x 2.125
Priključak komprimiranog zrakaDN65 PN16 DIN DN65 PN16 DIN
Razina zvučnog tlaka dB(A) 71 72
Masa kg 3.250 3.500

Izvedba RD-SFC

ModelCSG 75 i.HOC SFC A CSG 95 i.HOC SFC A CSG 125 i.HOC SFC A
Radni pretlak bar 6 8,6 6 8,6 11 6 8,6 11
Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min 4,04 - 8,29 4,02 - 6,99 4,75 - 9,79 4,73 - 8,71 4,71 - 7,82 5,25 - 13,32 5,22 - 11,9 4,93 - 10,58
Maks. pretlak bar 8,6 8,6 11 8,6 11
Nominalna snaga motora kW 55 55 75 75
Tlačna točka rosišta °C - - -
Dimenzije
Š x D x V mm 		2.900 x 1.530 x 2.125 2.900 x 1.530 x 2.125 2.900 x 1.530 x 2.125
Priključak komprimiranog zrakaDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Razina zvučnog tlaka dB(A) 70 71 72
Masa kg 3.200 3.200 3.250 3.250

ModelCSG 150 i.HOC SFC A
Radni pretlak bar 6 8,6 11
Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min 5,25 - 16,04 5,22 - 14,5 5,2 - 13,25
Maks. pretlak bar 6 11
Nominalna snaga motora kW 90
Tlačna točka rosišta °C -
Dimenzije
Š x D x V mm 		2.900 x 1.530 x 2.125
Priključak komprimiranog zrakaDN65 PN16 DIN
Razina zvučnog tlaka dB(A) 73
Masa kg 3.300

Dogradni rashladni sušač

ModelABT 130 ABT 150
Potrošnja energije kW 1,38 1,35
Tlačna točka rosišta °C 3 3
Rashladno sredstvoR-513A R-513A
Staklenički potencijal631 631
Količina rashladnog sredstva kg 1,5 1,1
Masa rashladnog sredstva kao ekvivalent CO2 t 0,9 0,69
Hermetički rashladni krug- -

Tehnički podaci DSG-2 W

Osnovna izvedba

ModelDSG 140-2 W DSG 180-2 W DSG 220-2 W
Radni pretlak bar 8 10 4 6 8 10 4 6 8 10
Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min 13,18 13,12 21,7 19,2 18,4 16,1 26,15 23 21,6 19,1
Maks. pretlak bar 8 10 4 6 8 10 4 6 8 10
Nominalna snaga motora kW 90 110 132
Dimenzije
Š x D x V mm 		3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Priključak komprimiranog zrakaDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Razina zvučnog tlaka dB(A) 69 70 71
Masa kg 3.100 3.250 3.350

ModelDSG 260-2 W DSG 290-2 W
Radni pretlak bar 4 6 8 10 4 6 8 10
Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min 28,61 26,1 26 22,9 28,6 28,55 28,5 26
Maks. pretlak bar 4 8 10 8 10
Nominalna snaga motora kW 160 200
Dimenzije
Š x D x V mm 		3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Priključak komprimiranog zrakaDN80 PN16 DIN DN80 PN16 DIN
Razina zvučnog tlaka dB(A) 74 75
Masa kg 3.500 3.700

SFC izvedba

ModelDSG 180-2 SFC W DSG 220-2 SFC W DSG 260-2 SFC W
Radni pretlak bar 4 6 8 10 4 6 8 10 4 6 8 10
Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min 8,58 - 22,52 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 7,84 - 22,51 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 8,59 - 27,71 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Maks. pretlak bar 6 10 8,5 10 7 10
Nominalna snaga motora kW 110 132 160
Dimenzije
Š x D x V mm 		3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Priključak komprimiranog zrakaDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Razina zvučnog tlaka dB(A) 71 72 75
Masa kg 3.850 3.950 4.100

ModelDSG 290-2 SFC W
Radni pretlak bar 4 6 8 10
Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min 9,07 - 30,09 10,27 - 30,05 11,47 - 30 12,33 - 28
Maks. pretlak bar 8,5 10
Nominalna snaga motora kW 200
Dimenzije
Š x D x V mm 		3.435 x 1.750 x 2.060
Priključak komprimiranog zrakaDN80 PN16 DIN
Razina zvučnog tlaka dB(A) 76
Masa kg 4.300

Izvedba RD

ModelDSG 140-2 i.HOC W DSG 180-2 i.HOC W DSG 220-2 i.HOC W
Radni pretlak bar 8 10 6 8 10 6 8 10
Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min 13,18 13,12 19,2 18,4 16,1 23 21,6 19,1
Maks. pretlak bar 8 10 6 8 10 6 8 10
Nominalna snaga motora kW 90 110 132
Tlačna točka rosišta °C -32 -36 -24 -33 -36 -24 -33 -36
Dimenzije
Š x D x V mm 		4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Priključak komprimiranog zrakaDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Razina zvučnog tlaka dB(A) 69 70 71
Masa kg 4.200 4.350 4.450

ModelDSG 260-2 i.HOC W DSG 290-2 i.HOC W
Radni pretlak bar 6 8 10 6 8 10
Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min 26,1 26 22,9 28,55 28,5 26
Maks. pretlak bar 8 10 8 10
Nominalna snaga motora kW 160 200
Tlačna točka rosišta °C -25 -33 -36 -24 -33 -36
Dimenzije
Š x D x V mm 		4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Priključak komprimiranog zrakaDN80 PN16 DIN DN80 PN16 DIN
Razina zvučnog tlaka dB(A) 74 75
Masa kg 4.600 4.800

Izvedba RD-SFC

ModelDSG 180-2 i.HOC SFC W DSG 220-2 i.HOC SFC W DSG 260-2 i.HOC SFC W
Radni pretlak bar 6 8 10 6 8 10 6 8 10
Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Maks. pretlak bar 6 10 8,5 10 7 10
Nominalna snaga motora kW 110 132 160
Tlačna točka rosišta °C -24 -32 -36 -25 -33 -36 -25 -33 -36
Dimenzije
Š x D x V mm 		4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Priključak komprimiranog zrakaDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Razina zvučnog tlaka dB(A) 71 72 75
Masa kg 4.950 5.050 5.200

ModelDSG 290-2 i.HOC SFC W
Radni pretlak bar 6 8 10
Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min 10,27 - 30,05 11,47 - 30 12,33 - 28
Maks. pretlak bar 8,5 10
Nominalna snaga motora kW 200
Tlačna točka rosišta °C -25 -33 -36
Dimenzije
Š x D x V mm 		4.270 x 1.750 x 2.060
Priključak komprimiranog zrakaDN80 PN16 DIN
Razina zvučnog tlaka dB(A) 76
Masa kg 5.400

Tehnički podaci DSG-2 A

Osnovna izvedba

ModelDSG 140-2 A DSG 180-2 A DSG 220-2 A
Radni pretlak bar 8 10 4 6 8 10 4 6 8 10
Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min 13,18 13,12 21,7 19,2 18,4 16,1 26,15 23 21,6 19,1
Maks. pretlak bar 8 10 4 6 8 10 4 6 8 10
Nominalna snaga motora kW 90 110 132
Dimenzije
Š x D x V mm 		3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
Priključak komprimiranog zrakaDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Razina zvučnog tlaka dB(A) 77 78 78
Masa kg 3.400 3.550 3.650

ModelDSG 260-2 A DSG 290-2 A
Radni pretlak bar 4 6 8 10 6 8 10
Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min 28,61 26,1 26 22,9 28,55 28,5 26
Maks. pretlak bar 4 8 10 8 10
Nominalna snaga motora kW 160 200
Dimenzije
Š x D x V mm 		3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
Priključak komprimiranog zrakaDN80 PN16 DIN DN80 PN16 DIN
Razina zvučnog tlaka dB(A) 79 81
Masa kg 3.800 4.000

SFC izvedba

ModelDSG 180-2 SFC A DSG 220-2 SFC A DSG 260-2 SFC A
Radni pretlak bar 4 6 8 10 4 6 8 10 4 6 8 10
Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min 8,58 - 22,52 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 7,84 - 22,51 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 8,59 - 27,71 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Maks. pretlak bar 6 10 8,5 10 7 10
Nominalna snaga motora kW 110 132 160
Dimenzije
Š x D x V mm 		3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
Priključak komprimiranog zrakaDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Razina zvučnog tlaka dB(A) 79 79 80
Masa kg 4.150 4.250 4.400

ModelDSG 290-2 SFC A
Radni pretlak bar 4 6 8 10
Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min 9,07 - 30,09 10,27 - 30,05 11,47 - 30 12,33 - 28
Maks. pretlak bar 8,5 10
Nominalna snaga motora kW 200
Dimenzije
Š x D x V mm 		3.435 x 1.750 x 2.385
Priključak komprimiranog zrakaDN80 PN16 DIN
Razina zvučnog tlaka dB(A) 82
Masa kg 4.600

Izvedba RD

ModelDSG 140-2 i.HOC A DSG 180-2 i.HOC A DSG 220-2 i.HOC A
Radni pretlak bar 8 10 6 8 10 6 8 10
Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min 13,18 13,12 19,2 18,4 16,1 23 21,6 19,1
Maks. pretlak bar 8 10 6 8 10 6 8 10
Nominalna snaga motora kW 90 110 132
Tlačna točka rosišta °C -34 -36 -26 -33 -36 -26 -33 -35
Dimenzije
Š x D x V mm 		4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
Priključak komprimiranog zrakaDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Razina zvučnog tlaka dB(A) 77 78 78
Masa kg 4.500 4.650 4.750

ModelDSG 260-2 i.HOC A DSG 290-2 i.HOC A
Radni pretlak bar 6 8 10 6 8 10
Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min 26,1 26 22,9 28,55 28,5 26
Maks. pretlak bar 8 10 8 10
Nominalna snaga motora kW 160 200
Tlačna točka rosišta °C -25 -32 -34 -24 -31 -33
Dimenzije
Š x D x V mm 		4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
Priključak komprimiranog zrakaDN80 PN16 DIN DN80 PN16 DIN
Razina zvučnog tlaka dB(A) 79 81
Masa kg 4.900 5.100

Izvedba RD-SFC

ModelDSG 180-2 i.HOC SFC A DSG 220-2 i.HOC SFC A DSG 260-2 i.HOC SFC A
Radni pretlak bar 6 8 10 6 8 10 6 8 10
Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Maks. pretlak bar 6 10 8,5 10 7 10
Nominalna snaga motora kW 110 132 160
Tlačna točka rosišta °C -26 -33 -36 -26 -32 -35 -25 -31 -34
Dimenzije
Š x D x V mm 		4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
Priključak komprimiranog zrakaDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Razina zvučnog tlaka dB(A) 79 79 80
Masa kg 5.250 5.350 5.500

ModelDSG 290-2 i.HOC SFC A
Radni pretlak bar 6 8 10
Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min 10,27 - 30,05 11,47 - 30 12,33 - 28
Maks. pretlak bar 8,5 10
Nominalna snaga motora kW 200
Tlačna točka rosišta °C -24 -30 -33
Dimenzije
Š x D x V mm 		4.270 x 1.750 x 2.385
Priključak komprimiranog zrakaDN80 PN16 DIN
Razina zvučnog tlaka dB(A) 82
Masa kg 5.700

Tehnički podaci FSG-2 A

Osnovna izvedba

ModelFSG 300-2 A FSG 350-2 A FSG 420-2 A
Radni pretlak bar 4 6 8 4 6 8 10 4 6 8 10
Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min 35,12 29,4 29,3 42,15 37,3 34,9 29,2 50,14 45,7 42 37,1
Maks. pretlak bar 4 8 4 6 8 10 4 6 8 10
Nominalna snaga motora kW 160 200 250
Dimenzije
Š x D x V mm 		3.860 x 2.075 x 2.730 3.860 x 2.075 x 2.730 3.860 x 2.075 x 2.730
Priključak komprimiranog zrakaDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Razina zvučnog tlaka dB(A) 78 78 80
Masa kg 5.550 5.750 5.950

ModelFSG 450-2 A FSG 500-2 A
Radni pretlak bar 6 8 10 8 10
Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min 50,1 45,6 41,9 50 45,6
Maks. pretlak bar 6 8 10 8 10
Nominalna snaga motora kW 315 315
Dimenzije
Š x D x V mm 		3.860 x 2.075 x 2.730 3.860 x 2.075 x 2.730
Priključak komprimiranog zrakaDN150 PN16 DIN DN150 PN16 DIN
Razina zvučnog tlaka dB(A) 81 82
Masa kg 6.250 6.250

SFC izvedba

ModelFSG 420-2 SFC A FSG 500-2 SFC A FSG 520-2 SFC A
Radni pretlak bar 4 6 8 10 4 6 8 10 4 6 8 10
Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min 12,95 - 45,84 14,79 - 42,18 16,63 - 38,52 18,48 - 34,85 15,48 - 50,77 16,94 - 48,66 18,41 - 44,93 19,88 - 41,21 15,48 - 50,77 16,94 - 50,7 18,4 - 50,63 19,88 - 48,59
Maks. pretlak bar 10 10 10
Nominalna snaga motora kW 250 315 355
Dimenzije
Š x D x V mm 		3.860 x 2.075 x 2.730 3.860 x 2.075 x 2.730 3.860 x 2.075 x 2.730
Priključak komprimiranog zrakaDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Razina zvučnog tlaka dB(A) 81 83 84
Masa kg 6.550 7.000 7.600

Izvedba RD

ModelFSG 300-2 i.HOC A FSG 350-2 i.HOC A FSG 420-2 i.HOC A
Radni pretlak bar 6 8 6 8 10 6 8 10
Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min 29,4 29,3 37,3 34,9 29,2 45,7 42 37,1
Maks. pretlak bar 8 6 8 10 6 8 10
Nominalna snaga motora kW 160 200 250
Tlačna točka rosišta °C -22 -31 -20 -29 -34 -19 -28 -32
Dimenzije
Š x D x V mm 		4.630 x 2.075 x 2.730 4.630 x 2.075 x 2.730 4.630 x 2.075 x 2.730
Priključak komprimiranog zrakaDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Razina zvučnog tlaka dB(A) 78 78 80
Masa kg 6.750 6.950 7.150

ModelFSG 450-2 i.HOC A FSG 500-2 i.HOC A
Radni pretlak bar 8 10 8 10
Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min 45,6 41,9 50 45,6
Maks. pretlak bar 8 10 8 10
Nominalna snaga motora kW 315 315
Tlačna točka rosišta °C -27 -31 -26 -30
Dimenzije
Š x D x V mm 		4.630 x 2.075 x 2.730 4.630 x 2.075 x 2.730
Priključak komprimiranog zrakaDN150 PN16 DIN DN150 PN16 DIN
Razina zvučnog tlaka dB(A) 81 82
Masa kg 7.450 7.450

Izvedba RD-SFC

ModelFSG 420-2 i.HOC SFC A FSG 500-2 i.HOC SFC A FSG 520-2 i.HOC SFC A
Radni pretlak bar 6 8 10 6 8 10 6 8 10
Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min 14,79 - 42,18 16,63 - 38,52 18,48 - 34,85 16,94 - 48,66 18,41 - 44,93 19,88 - 41,21 16,94 - 50,7 18,4 - 50,63 19,88 - 48,59
Maks. pretlak bar 10 10 10
Nominalna snaga motora kW 250 315 355
Tlačna točka rosišta °C -22 -28 -32 -18 -26 -31 -21 -26 -29
Dimenzije
Š x D x V mm 		4.630 x 2.075 x 2.730 4.630 x 2.075 x 2.730 4.630 x 2.075 x 2.730
Priključak komprimiranog zrakaDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Razina zvučnog tlaka dB(A) 81 83 84
Masa kg 7.750 8.200 8.800

Tehnički podaci FSG-2 W

Osnovna izvedba

ModelFSG 300-2 W FSG 350-2 W FSG 420-2 W
Radni pretlak bar 4 6 8 4 6 8 10 4 6 8 10
Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min 35,12 29,4 29,3 42,15 37,3 34,9 29,2 50,14 45,7 42 37,1
Maks. pretlak bar 4 8 4 6 8 10 4 6 8 10
Nominalna snaga motora kW 160 200 250
Dimenzije
Š x D x V mm 		3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220
Priključak komprimiranog zrakaDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Razina zvučnog tlaka dB(A) 74 75 75
Masa kg 5.250 5.450 5.650

ModelFSG 450-2 W FSG 500-2 W FSG 520-2 W
Radni pretlak bar 6 8 10 8 10 10
Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min 50,1 45,6 41,9 50 45,6 50
Maks. pretlak bar 6 8 10 8 10 10
Nominalna snaga motora kW 315 315 355
Dimenzije
Š x D x V mm 		3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220
Priključak komprimiranog zrakaDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Razina zvučnog tlaka dB(A) 75 76 77
Masa kg 5.950 5.950 6.550

SFC izvedba

ModelFSG 420-2 SFC W FSG 500-2 SFC W FSG 520-2 SFC W
Radni pretlak bar 4 6 8 10 4 6 8 10 4 6 8 10
Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min 12,95 - 48,53 14,79 - 44,56 16,63 - 40,57 18,48 - 36,54 15,48 - 50,77 16,94 - 50,7 18,41 - 47,53 19,88 - 43,57 15,48 - 50,77 16,94 - 50,7 18,41 - 50,64 19,88 - 50,57
Maks. pretlak bar 10 10 10
Nominalna snaga motora kW 250 315 355
Dimenzije
Š x D x V mm 		3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220
Priključak komprimiranog zrakaDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Razina zvučnog tlaka dB(A) 76 77 78
Masa kg 6.250 6.700 7.300

Izvedba RD

ModelFSG 300-2 i.HOC W FSG 350-2 i.HOC W FSG 420-2 i.HOC W
Radni pretlak bar 6 8 6 8 10 6 8 10
Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min 29,4 29,3 37,3 34,9 29,2 45,7 42 37,1
Maks. pretlak bar 8 6 8 10 6 8 10
Nominalna snaga motora kW 160 200 250
Tlačna točka rosišta °C -22 -30 -22 -31 -35 -22 -31 -35
Dimenzije
Š x D x V mm 		4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220
Priključak komprimiranog zrakaDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Razina zvučnog tlaka dB(A) 74 75 75
Masa kg 6.400 6.600 6.800

ModelFSG 450-2 i.HOC W FSG 500-2 i.HOC W FSG 520-2 i.HOC W
Radni pretlak bar 6 8 10 8 10 10
Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min 50,1 45,6 41,9 50 45,6 50
Maks. pretlak bar 6 8 10 8 10 10
Nominalna snaga motora kW 315 315 355
Tlačna točka rosišta °C -22 -31 -35 -31 -35 -35
Dimenzije
Š x D x V mm 		4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220
Priključak komprimiranog zrakaDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Razina zvučnog tlaka dB(A) 75 76 77
Masa kg 7.100 7.100 7.700

Izvedba RD-SFC

ModelFSG 420-2 i.HOC SFC W FSG 500-2 i.HOC SFC W FSG 520-2 i.HOC SFC W
Radni pretlak bar 6 8 10 6 8 10 6 8 10
Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min 14,79 - 44,56 16,63 - 40,57 18,48 - 36,54 16,94 - 50,7 18,41 - 47,53 19,88 - 43,57 16,94 - 50,7 18,41 - 50,64 19,88 - 50,57
Maks. pretlak bar 10 10 10
Nominalna snaga motora kW 250 315 355
Tlačna točka rosišta °C -25 -31 -35 -23 -30 -35 -23 -30 -35
Dimenzije
Š x D x V mm 		4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220
Priključak komprimiranog zrakaDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Razina zvučnog tlaka dB(A) 76 77 78
Masa kg 7.400 7.850 8.450

Ispiši stranicu
