Membranski sušači


Inovativni kompaktni uređaji za veću učinkovitost i sigurnost

Posebni koncept Flow za trajno učinkovito sušenje odlikuje Kaeser modul membrane (KMM), kao i novorazvijeni, hermetički zatvoreni spiralni namotaj visokoučinkovitih membrana od šupljih vlakana.

Za KMM sušače nikakav problem ne predstavljaju čak ni tlačna rosišta na negativnim temperaturama u najmanjim prostorima! Osim toga, oni svoje prednosti pokazuju kad nema dostupnih izvora energije, ali i kao i završni sušači u prostorima gdje postoji opasnost od smrzavanja.

  • Volumni protok od 0,04 do 3,97 m³/min
  • Tlačno rosište od +10 °C do -40 °C (relativno spuštanje u odnosu na ulazno stanje do 90 °C)
  • U opciji su dostupne izvedbe s energetski štedljivim zaustavnim ventilom zraka za ispuhivanje

Prednosti za vas

  • Domišljata konstrukcija membrane:
    Spiralni raspored posebno finih vlakana membrana iz tvrtke Kaeser stvara veću spojnu površinu uz minimalne prostorne potrebe. A zahvaljujući učinkovitoj odvodnji molekula vode prema unutra, vanjske spore membrane uvijek su spremne za prihvat ("koncept Flow").
  • Najveća sigurnost u radu:
    Svi radni dijelovi KMM sušača smješteni su u stabilno kućište. Mikrofiltri Kaeser priključeni ispred uređaja pouzdano štite module membrane od štetnog prodora prljavštine, aerosola i ulja.
  • Naročita učinkovitost:
    Gubici zraka minimiziraju se zahvaljujući sapnici za zrak za ispuhivanje s definiranim presjekom otvora. Zaustavni ventil zraka za ispuhivanje (opcija) značajno povećava ekonomičnost sušača u stanju mirovanja.
Idealan dodatak: Sustavi za održavanje tlaka DHS
Sustavi za održavanje tlaka

Ujednačen protok zraka bez oscilacija od presudne je važnosti za sustav za pripremu, naročito prilikom ponovnog pokretanja kompresora.



Detalji o proizvodu

Domišljata konstrukcija membrane

najfinija vlakna membrane

Membranski sušač KMM – najfinija membranska vlakna

U usporedbi s uobičajenim sušačima s vlaknastim membranama, vlakna u membranskom modulu Kaeser finija su i mnogo gušća. Njihova je površina stoga značajno veća. Na taj se način postiže bolji učinak sušenja od uobičajenih izvedbi. Osim toga, membranska vlakna imaju i veliku mehaničku stabilnost.

Koncept "Flow"

Membranski sušač KMM – koncept "Flow"

Šuplji vlaknasti materijal membrane sastoji se od visokoporoznog temeljnog sloja i unutarnjeg separacijskog sloja koji propušta vodu. Ako se na taj materijal dovede vlažan zrak, pri njegovom prolasku kroz separacijski sloj voda koju on sadrži isparava zbog velike razlike u parcijalnom tlaku između zraka za ispuhivanje i vlažnog komprimiranog zraka. Tako pore temeljnog sloja uvijek ostaju propusne.

Učinkovito sušenje

Membranski sušač KMM – učinkovito sušenje

Spiralna struktura vlakana membrane oko unutarnjeg kanala modula sušača omogućuje postizanje kraće izvedbe uz jednak učinak sušenja. Na taj način je po prostornoj jedinici dostupna veća aktivna površina membrane. Pored toga, spiralni namot utječe na ravnomjernu raspodjelu zraka oko vlakana, čime se pospješuje prijenos vode.

Izvedbe i opcije

KMM sa zaustavnim ventilom zraka za ispiranje za još veću uštedu energije

  • Membranski modul KMM s konceptom "Flow" i spiralnim namotom
  • Magnetni pilot ventil: 230 V, 50 Hz, 240 V, 60 Hz, otvoren u bezstrujnom stanju
  • Spreman za rad i unaprijed montiran
  • S prigušivačem ispusta

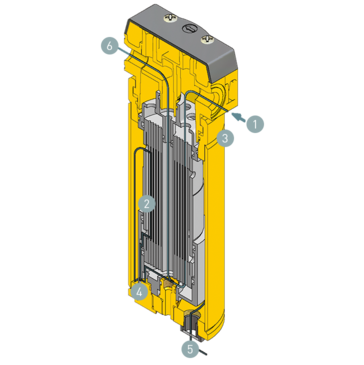

Funkcija modula membranskog sušača
Funkcija modula membranskog sušača
  1. Ulaz komprimiranog zraka
  2. Modul vlakana membrane
  3. Vanjsko kućište
  4. Sapnica zraka za ispuhivanje
  5. Izlaz zraka za ispuhivanje
  6. Izlaz komprimiranog zraka

Vlažan komprimirani zrak ulazi u kućište. U membranskom moduli dolazi do vlakana membrane. Mali dio osušenog komprimiranog zraka dovodi se oko vlakana prema gore i pritom rastlačuje na atmosferski tlak. Povećanje volumena koje nastaje kao rezultat toga povećava sposobnost zraka da preuzme vodenu paru. Različit udio vode u nasuprotnim strujama zraka za ispuhivanje i zraka koji se treba osušiti, kao i membrana koja dobro propušta samo vodenu paru, dovodi do toga da se kroz stjenku od vlakana membrane propuštaju gotovo isključivo molekule vode. Za suhi komprimirani zrak i zrak za ispuhivanje predviđeni su zasebni izlazni otvori.

Tehnički podaci

Tehničke podatke možete pronaći u ovoj brošuri:
