Visokoučinkoviti klipni kompresori: pojačala serije N

Izdržljivi igrač za komprimirani zrak

Pojačala serije N već ciljano sabijaju postojeći tlak u mreži na do 45 bara. Kaeser nudi program uređaja s fino podešenim stupnjevima koji obuhvaća pojačala i visokoučinkovite klipne kompresore koji su savršeno prilagođeni vijčanim kompresorima i stanicama SIGMA PET AIR iz tvrtke Kaeser.

Pojačala serije N dostupna su s jednim, dva ili tri cilindra. Donose sljedeće parametre radnog učinka:

  • Pretlak do 13 bara – krajnji tlak do 45 bara
  • Volumni protok: 0,27 – 20,51 m³/min

Primjena pojačala je u svim djelatnostima gdje je pored normalnog upravljačkog i radnog zraka na pojedinačnim mjestima potreban komprimirani procesni zrak daleko ekonomičnija od konfiguriranja kompletne opskrbe na viši tlak radi samo nekoliko mjesta gdje se on troši. Jedan od primjera takve primjene je proizvodnja PET boca.

Prednosti za vas

  • Trajno visok tlak:
    Detalji poput inovativnog podmazivanja uljem pod tlakom ili intenzivnog hlađenja cilindara omogućuju dulji vijek trajanja i manje održavanja, ali i osiguravaju trajno maksimalnu razinu tlaka od 45 bara u skladu s potrebama sustava.
  • Troši vrlo malo ulja:
    Koristi cilindre visoke kvalitete koji su površinski brušeni i imaju posebnu zaštitu od trošenja. Te mjere rezultiraju malom potrošnjom ulja, i to tijekom cijelog vremena upotrebe.
  • Proizvodi naročito hladan komprimirani zrak:
    Dodatni hladnjaci komprimiranog zraka s trocilindarskim pojačalima opremljeni su zasebnim ventilatorima. Rezultat toga su niže izlazne temperature komprimiranog zraka. Kako bi se postigle iznimno niske vrijednosti temperature, pojačala se mogu opremiti dodatnim hladnjacima koji se hlade vodom.
Štednja na troškovima energije
Troškovi životnog ciklusa

Kvalitetni elektromotori vrhunske učinkovitosti pružaju naročito velik radni učinak, to znači manju potrošnju struje. Dodatna je prednost njihova niska radna temperatura.



Detalji o proizvodu

Izvedbe

Za male potrebe

Pojačalo (booster) N 60 G do N 153 G, hlađenje zrakom

Za male volumne protoke i maksimalni tlak do 40 bara naši su "mališani" pravi izbor: agregati opremljeni blokom s jednim ili dva cilindra koje u području snage do 4 kW pokreću ekonomični motori. Budući da tvrtka KAESER KOMPRESSOREN sama proizvodi sve kompresore, podrazumijeva se da oni pružaju poznatu Kaeser kvalitetu.

Za srednje i velike potrebe

Pojačalo (booster) N 253 G do N 502 G, hlađenje zrakom

U slučaju većih volumnih protoka do tlaka od najviše 45 bara na scenu stupaju srednja i velika pojačala Kaeser. Jezgra svake takve pogonske jedinice precizno je izrađen kompresorski blok s dva ili tri cilindra visoke kvalitete, s najvećim mogućim radnim učinkom. Električni pogonski motori vrhunske učinkovitosti i snage do 45 kW pružaju optimalnu energetsku učinkovitost (do 18,5 kW: IE2, od 18,5 kW: IE3).

Pojačalo (booster) N 2001 G, hlađenje zrakom

Na zrakom hlađenim agregatima tipa N 2001 G zasebno postavljeni hladnjak s motorom ventilatora održava temperaturnu razliku (ΔT) između usisanog i naknadno sabijenog komprimiranog zraka u uskim granicama. Kako bi se dodatno zajamčilo pouzdano hlađenje, modeli tipa N 2001 G mogu se opremiti dodatnim hladnjakom komprimiranog zraka s vodenim hlađenjem. Tako se vrijednost ΔT održava na pribl. 5 K čak i pri visokim temperaturama.

Primjer konstrukcije

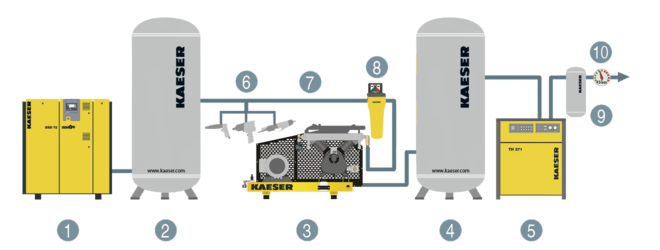

Konstrukcijska shema stanice za komprimiranih zrak s pojačalom do 45 bara
  1. Vijčani kompresor
  2. Spremnik komprimiranog zraka
  3. Pojačalo (booster)
  4. "Visokotlačni" spremnik komprimiranog zraka
  5. "Visokotlačni" rashladni sušač
  1. Pneumatski alati
  2. Niskotlačna mreža do 13 bar
  3. Predfiltar
  4. Visokotlačni mikrofiltar
  5. Mreža komprimiranog zraka s 45 bara

Sustav komprimiranog zraka s pojačalom do 45 bara

Tehnički podaci N 60-G

Osnovna izvedba

ModelN 60 5/20 bar N 60 7,5/30 bar N 60 10/35 bar
Pretlak bar 5 7,5 10
Krajnji tlak bar 20 30 35
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min
0,27 0,38 0,53
Usisna volumna struja m³/min 0,4 0,57 0,73
Obujam pri pomaku klipa m³/min 0,07 0,07 0,07
Broj okretaja kompresorskog bloka 1/min 1.150 1.150 1.150
Broj klipova 1 1 1
Nominalna snaga motora kW 2,2 2,2 2,2
Razina zvučnog tlaka dB(A) 74 74 74
Priključak komprimiranog zraka na strani pretlakaG ½ G ½ G ½
Priključak komprimiranog zraka na strani krajnjeg tlakaG ½ G ½ G ½
Dimenzije Š x D x V mm 920 x 450 x 550 920 x 450 x 550 920 x 450 x 550
Masa kg 70 70 70

ModelN 60 13/35 bar
Pretlak bar 13
Krajnji tlak bar 35
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min
0,75
Usisna volumna struja m³/min 0,93
Obujam pri pomaku klipa m³/min 0,07
Broj okretaja kompresorskog bloka 1/min 1.150
Broj klipova 1
Nominalna snaga motora kW 2,2
Razina zvučnog tlaka dB(A) 74
Priključak komprimiranog zraka na strani pretlakaG ½
Priključak komprimiranog zraka na strani krajnjeg tlakaG ½
Dimenzije Š x D x V mm 920 x 450 x 550
Masa kg 70

Tehnički podaci N 153-G

Osnovna izvedba

ModelN 153 5/15 bar N 153 5/20 bar N 153 7,5/15 bar
Pretlak bar 5 5 7,5
Krajnji tlak bar 15 20 15
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min
0,67 0,57 1,03
Usisna volumna struja m³/min 0,89 0,89 1,27
Obujam pri pomaku klipa m³/min 0,15 0,15 0,15
Broj okretaja kompresorskog bloka 1/min 650 650 650
Broj klipova 2 2 2
Nominalna snaga motora kW 2,2 4 2,2
Razina zvučnog tlaka dB(A) 74 74 74
Priključak komprimiranog zraka na strani pretlakaG ¾ G ¾ G ¾
Priključak komprimiranog zraka na strani krajnjeg tlakaG ½ G ½ G ½
Dimenzije Š x D x V mm 1.390 x 720 x 820 1.390 x 720 x 820 1.390 x 720 x 820
Masa kg 255 255 255

ModelN 153 10/15 bar N 153 10/40 bar N 153 13/40 bar
Pretlak bar 10 10 13
Krajnji tlak bar 15 40 40
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min
1,4 0,89 1,33
Usisna volumna struja m³/min 1,64 1,64 2,08
Obujam pri pomaku klipa m³/min 0,15 0,15 0,15
Broj okretaja kompresorskog bloka 1/min 650 650 650
Broj klipova 2 2 2
Nominalna snaga motora kW 2,2 4 4
Razina zvučnog tlaka dB(A) 74 74 74
Priključak komprimiranog zraka na strani pretlakaG ¾ G ¾ G ¾
Priključak komprimiranog zraka na strani krajnjeg tlakaG ½ G ½ G ½
Dimenzije Š x D x V mm 1.390 x 720 x 820 1.390 x 720 x 820 1.390 x 720 x 820
Masa kg 255 255 255

Tehnički podaci N 253-G

Osnovna izvedba

ModelN 253 5/25 bar N 253 7,5/20 bar N 253 7,5/35 bar
Pretlak bar 5 7,5 7,5
Krajnji tlak bar 25 20 35
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min
0,99 1,72 1,45
Usisna volumna struja m³/min 1,56 2,21 2,21
Obujam pri pomaku klipa m³/min 0,26 0,26 0,26
Broj okretaja kompresorskog bloka 1/min 1.135 1.135 1.135
Broj klipova 2 2 2
Nominalna snaga motora kW 7,5 7,5 11
Razina zvučnog tlaka dB(A) 76 76 76
Priključak komprimiranog zraka na strani pretlakaG ¾ G ¾ G ¾
Priključak komprimiranog zraka na strani krajnjeg tlakaG ½ G ½ G ½
Dimenzije Š x D x V mm 1.390 x 730 x 810 1.390 x 730 x 810 1.390 x 730 x 810
Masa kg 290 290 290

ModelN 253 10/25 bar N 253 10/45 bar N 253 13/25 bar
Pretlak bar 10 10 13
Krajnji tlak bar 25 45 25
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min
2,27 1,91 3,05
Usisna volumna struja m³/min 2,86 2,86 3,64
Obujam pri pomaku klipa m³/min 0,26 0,26 0,26
Broj okretaja kompresorskog bloka 1/min 1.135 1.135 1.135
Broj klipova 2 2 2
Nominalna snaga motora kW 7,5 11 7,5
Razina zvučnog tlaka dB(A) 76 76 76
Priključak komprimiranog zraka na strani pretlakaG ¾ G ¾ G ¾
Priključak komprimiranog zraka na strani krajnjeg tlakaG ½ G ½ G ½
Dimenzije Š x D x V mm 1.390 x 730 x 810 1.390 x 730 x 810 1.390 x 730 x 810
Masa kg 290 290 290

ModelN 253 13/45 bar
Pretlak bar 13
Krajnji tlak bar 45
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min
2,68
Usisna volumna struja m³/min 3,64
Obujam pri pomaku klipa m³/min 0,26
Broj okretaja kompresorskog bloka 1/min 1.135
Broj klipova 2
Nominalna snaga motora kW 11
Razina zvučnog tlaka dB(A) 76
Priključak komprimiranog zraka na strani pretlakaG ¾
Priključak komprimiranog zraka na strani krajnjeg tlakaG ½
Dimenzije Š x D x V mm 1.390 x 730 x 810
Masa kg 290

Tehnički podaci N 351-G

Osnovna izvedba

ModelN 351 5/25 bar N 351 7,5/25 bar N 351 7,5/35 bar
Pretlak bar 5 7,5 7,5
Krajnji tlak bar 25 25 35
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min
1,58 2,53 2,31
Usisna volumna struja m³/min 2,29 3,25 3,25
Obujam pri pomaku klipa m³/min 0,38 0,38 0,38
Broj okretaja kompresorskog bloka 1/min 950 950 950
Broj klipova 2 2 2
Nominalna snaga motora kW 11 11 15
Razina zvučnog tlaka dB(A) 77 77 77
Priključak komprimiranog zraka na strani pretlakaG ¾ G ¾ G ¾
Priključak komprimiranog zraka na strani krajnjeg tlakaG ¾ G ¾ G ¾
Dimenzije Š x D x V mm 1.550 x 880 x 1.020 1.550 x 880 x 1.020 1.550 x 880 x 1.020
Masa kg 415 415 415

ModelN 351 10/25 bar N 351 10/45 bar N 351 13/25 bar
Pretlak bar 10 10 13
Krajnji tlak bar 25 45 25
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min
3,49 3,04 4,63
Usisna volumna struja m³/min 4,2 4,2 5,34
Obujam pri pomaku klipa m³/min 0,38 0,38 0,38
Broj okretaja kompresorskog bloka 1/min 950 950 950
Broj klipova 2 2 2
Nominalna snaga motora kW 11 15 11
Razina zvučnog tlaka dB(A) 77 77 77
Priključak komprimiranog zraka na strani pretlakaG ¾ G ¾ G ¾
Priključak komprimiranog zraka na strani krajnjeg tlakaG ¾ G ¾ G ¾
Dimenzije Š x D x V mm 1.550 x 880 x 1.020 1.550 x 880 x 1.020 1.550 x 880 x 1.020
Masa kg 415 415 415

ModelN 351 13/45 bar
Pretlak bar 13
Krajnji tlak bar 45
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min
4,18
Usisna volumna struja m³/min 5,34
Obujam pri pomaku klipa m³/min 0,38
Broj okretaja kompresorskog bloka 1/min 950
Broj klipova 2
Nominalna snaga motora kW 15
Razina zvučnog tlaka dB(A) 77
Priključak komprimiranog zraka na strani pretlakaG ¾
Priključak komprimiranog zraka na strani krajnjeg tlakaG ¾
Dimenzije Š x D x V mm 1.550 x 880 x 1.020
Masa kg 415

Tehnički podaci N 502-G

Osnovna izvedba

ModelN 502 5/25 bar N 502 7,5/25 bar N 502 7,5/35 bar
Pretlak bar 5 7,5 7,5
Krajnji tlak bar 25 25 35
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min
2 3,19 2,87
Usisna volumna struja m³/min 3 4,25 4,25
Obujam pri pomaku klipa m³/min 0,5 0,5 0,5
Broj okretaja kompresorskog bloka 1/min 990 990 990
Broj klipova 2 2 2
Nominalna snaga motora kW 11 11 15
Razina zvučnog tlaka dB(A) 77 77 77
Priključak komprimiranog zraka na strani pretlakaG 1 G 1 G 1
Priključak komprimiranog zraka na strani krajnjeg tlakaG ¾ G ¾ G ¾
Dimenzije Š x D x V mm 1.570 x 880 x 1.020 1.570 x 880 x 1.020 1.570 x 880 x 1.020
Masa kg 460 460 460

ModelN 502 10/25 bar N 502 10/35 bar N 502 10/45 bar
Pretlak bar 10 10 10
Krajnji tlak bar 25 35 45
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min
4,38 4,06 3,74
Usisna volumna struja m³/min 5,5 5,5 5,5
Obujam pri pomaku klipa m³/min 0,5 0,5 0,5
Broj okretaja kompresorskog bloka 1/min 990 990 990
Broj klipova 2 2 2
Nominalna snaga motora kW 11 15 18,5
Razina zvučnog tlaka dB(A) 77 77 77
Priključak komprimiranog zraka na strani pretlakaG 1 G 1 G 1
Priključak komprimiranog zraka na strani krajnjeg tlakaG ¾ G ¾ G ¾
Dimenzije Š x D x V mm 1.570 x 880 x 1.020 1.570 x 880 x 1.020 1.570 x 880 x 1.020
Masa kg 460 460 460

ModelN 502 13/35 bar N 502 13/45 bar
Pretlak bar 13 13
Krajnji tlak bar 35 45
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min
5,49 5,17
Usisna volumna struja m³/min 6,99 6,99
Obujam pri pomaku klipa m³/min 0,5 0,5
Broj okretaja kompresorskog bloka 1/min 990 990
Broj klipova 2 2
Nominalna snaga motora kW 15 18,5
Razina zvučnog tlaka dB(A) 77 77
Priključak komprimiranog zraka na strani pretlakaG 1 G 1
Priključak komprimiranog zraka na strani krajnjeg tlakaG ¾ G ¾
Dimenzije Š x D x V mm 1.570 x 880 x 1.020 1.570 x 880 x 1.020
Masa kg 460 460

Tehnički podaci N 2001-G

Osnovna izvedba

ModelN 2001 5/25 bar N 2001 7,5/25 bar N 2001 10/25 bar
Pretlak bar 5 7,5 10
Krajnji tlak bar 25 25 25
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min
9,13 11,43 15,51
Usisna volumna struja m³/min 11,37 13,26 17,16
Obujam pri pomaku klipa m³/min 1,89 1,56 1,56
Broj okretaja kompresorskog bloka 1/min 910 750 750
Broj klipova 3 3 3
Nominalna snaga motora kW 37 37 37
Razina zvučnog tlaka dB(A) 85 85 85
Priključak komprimiranog zraka na strani pretlakaG 2 G 2 G 2
Priključak komprimiranog zraka na strani krajnjeg tlakaG 1½ G 1½ G 1½
Dimenzije Š x D x V mm 2.790 x 1.010 x 1.050 2.790 x 1.010 x 1.050 2.790 x 1.010 x 1.050
Masa kg 1.190 1.190 1.190

ModelN 2001 13/25 bar
Pretlak bar 13
Krajnji tlak bar 25
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min
20,21
Usisna volumna struja m³/min 21,54
Obujam pri pomaku klipa m³/min 1,54
Broj okretaja kompresorskog bloka 1/min 740
Broj klipova 3
Nominalna snaga motora kW 37
Razina zvučnog tlaka dB(A) 85
Priključak komprimiranog zraka na strani pretlakaG 2
Priključak komprimiranog zraka na strani krajnjeg tlakaG 1½
Dimenzije Š x D x V mm 2.790 x 1.010 x 1.050
Masa kg 1.190

Tehnički podaci N 2001-GW

Osnovna izvedba

ModelN 2001 W 5/25 bar N 2001 W 7,5/25 bar N 2001 W 10/25 bar
Pretlak bar 5 7,5 10
Krajnji tlak bar 25 25 25
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min
9,13 11,43 15,51
Usisna volumna struja m³/min 11,37 13,26 17,16
Obujam pri pomaku klipa m³/min 1,89 1,56 1,56
Broj okretaja kompresorskog bloka 1/min 910 750 750
Broj klipova 3 3 3
Nominalna snaga motora kW 37 37 37
Razina zvučnog tlaka dB(A) 84 84 84
Priključak komprimiranog zraka na strani pretlakaG 2 G 2 G 2
Priključak komprimiranog zraka na strani krajnjeg tlakaG 1½ G 1½ G 1½
Dimenzije Š x D x V mm 1.980 x 1.000 x 1.010 1.980 x 1.000 x 1.010 1.980 x 1.000 x 1.010
Masa kg 1.030 1.030 1.030

ModelN 2001 W 13/25 bar
Pretlak bar 13
Krajnji tlak bar 25
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min
20,21
Usisna volumna struja m³/min 21,54
Obujam pri pomaku klipa m³/min 1,54
Broj okretaja kompresorskog bloka 1/min 740
Broj klipova 3
Nominalna snaga motora kW 37
Razina zvučnog tlaka dB(A) 84
Priključak komprimiranog zraka na strani pretlakaG 2
Priključak komprimiranog zraka na strani krajnjeg tlakaG 1½
Dimenzije Š x D x V mm 1.980 x 1.000 x 1.010
Masa kg 1.030
