Bezuljni vijčani kompresori hlađeni zrakom


Pouzdana snaga, čak i u ekstremnim uvjetima

U slučaju da infrastruktura za hlađenje vodom nije dostupna, bezuljni vijčani kompresori hlađeni zrakom osiguravaju pouzdanu opskrbu komprimiranim zrakom, i to na temperaturama okoline do čak 45 °C.
A pružaju i veliku snagu: zahvaljujući inovativnosti i kompetentnosti u proizvodnji strojeva i postrojenja nudimo zrakom hlađene bezuljne vijčane kompresore snage do 355 kW.

  • Volumni protok od 3,2 do 50,8 m³/min
  • Robusna kombinacija hladnjaka od čeličnih cijevi i aluminija
  • Dostupni i kao model za najveća opterećenja s regulacijom broja okretaja putem frekventnog pretvarača (varijante modela SFC)
  • Dostupni i s integriranim rotacijskim sušačem i.HOC (serije CSG-2 i DSG-2)

Prednosti za vas

  • Olakšana upotreba topline:
    zahvaljujući radijalnim ventilatorima s velikim rezidualnim tlakom, zagrijani rashladni zrak većinom se može iskoristiti i bez dodatnih ventilatora za zagrijavanje prostorija.
  • Potpuna energetska učinkovitost:
    u stanju spremnosti za rad ventilator za stanje mirovanja iz tvrtke Kaeser s regulacijom prema temperaturi na siguran način odvodi zaostalu toplinu – glavni ventilator zato se može isključiti!
  • Genijalna jednostavnost održavanja:
    kako bi se olakšalo čišćenje, prvi i drugi stupanj izmjenjivača topline s aluminijskim blokom mogu se jednostavno rasklopiti.

Troškovi životnog ciklusa

Optimalno savjetovanje, tehnički razvoj u istraživanju i proizvodnji te globalna organizacija servisa koja pruža zaštitu od prekida u radu.



Pojedinosti zrakom hlađenih bezuljnih vijčanih kompresora

Oprema

Kompletan uređaj

  • Spreman za rad
  • Potpuno automatski
  • Zvučna izolacija
  • Izolacija od vibracija
  • Konstrukcija koja olakšava održavanje
  • Primjena na temperaturama okoline do +45 °C

Kompresorski blok

  • Dvostupanjski suhoradni vijčani kompresor s preciznim mjenjačem prema standardu AGMA Q13 / DIN 5
  • Drugi stupanj s rotorima od nehrđajućeg čelika i hlađenjem plašta
  • Rotori s trajnim premazom
  • Integrirani spremnik za ulje s odzračivanjem
  • Prigušivač pulsacije bez vlakana nakon oba stupnja

Pogonski motor

Logotip pogonskog motora Super Premium Efficency IE4

  • Međunarodno priznata kvaliteta proizvoda SIEMENS
  • Motor Premium i Super Premium Efficiency
  • Kontinuirani nadzor temperature namota motora
  • Vrsta zaštite: IP 55

Hlađenje

  • dvije kombinacije hladnjaka komprimiranog zraka velikih dimenzija, s predhladnjakom od nehrđajućeg čelika i aluminijskim hladnjakom
  • Siguran rad kompresora do 45 °C
  • Aluminijski hladnjak za ulje reduktora

Električne komponente

  • Rasklopni ormar IP 54
  • Ventilacija rasklopnog ormara
  • Automatska kombinacija zaštite zvijezda-trokut
  • Upravljački transformator

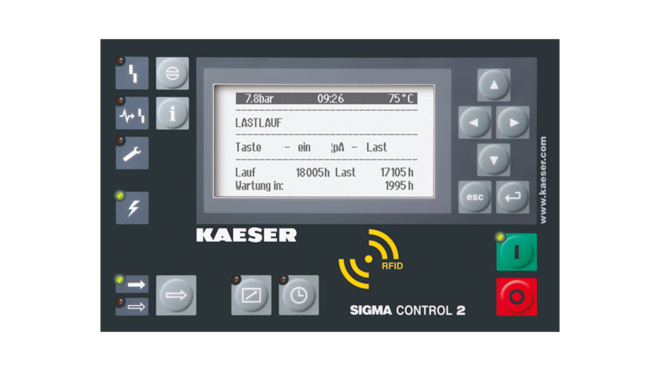

SIGMA CONTROL 2

Upravljački sustav kompresora SIGMA CONTROL 2

  • Zaslon s čitkim tekstom
  • Mogućnost biranja između 30 jezika
  • Soft-Touch tipke s piktogramom
  • LED diode u bojama semafora za prikaz radnog stanja
  • Potpuno automatsko podešavanje i regulacija
  • Mogućnost serijskog odabira Dual, Quadro, Vario i kontinuiranog upravljanja protoka
  • Sučelja: Ethernet
  • Opcijski komunikacijski moduli za Profibus DP; Modbus-TCP, Profinet i DeviceNet
  • Utor za SD memorijsku karticu za pohranu podataka i provođenje ažuriranja
  • RFID čitač
  • Web-poslužitelj

Detalji domišljatih ideja

Hidraulični ulazni ventil

Hidraulični ulazni ventil

Ulazni ventil s hidrauličkim aktiviranjem ugrađen u bezuljne vijčane kompresore Kaeser nije osjetljiv na prljavštinu i kondenzat. Pruža sigurnost u radu i omogućuje jednostavno održavanje poput pneumatskih ventila.

Prigušivač pulsacije bez vlakana

Prigušivač pulsacije bez vlakana

Novorazvijeni prigušivač pulsacije bez vlakana prigušava neželjene vibracije učinkovito, širokopojasno i uz najmanje moguće gubitke tlaka. Njegova konstrukcija bez vlakana sprječava kontaminiranje komprimiranog zraka.

Pouzdano odzračivanje spremnika za ulje

Pouzdano odzračivanje spremnika za ulje

Mikrofiltar na otvoru za odzračivanje spremnika ulja reduktora sprječava usisavanje zraka koji sadrži ulje – to je važan detalj koji doprinosi trajnom održavanju kvalitete komprimiranog zraka.

Visokoučinkoviti separator kondenzata

Visokoučinkoviti separator kondenzata

Novorazvijeni separator kondenzata zahvaljujući dizajnu koji omogućuje optimizirano strujanje pouzdano uklanja kondenzat nakon rashladnih sušača. Istovremeno, njegov gubitak tlaka je minimalan.

Opcije

Noge stroja s vijčanim pričvršćenjem

  • S nogama stroja koje se mogu vijcima pričvrstiti za tlo

Prigušivač za otvor za dovod zraka

  • Kulisa za zvučnu izolaciju ispred izmjenjivača topline

Filtarske podloge za rashladni zrak

  • Filtarske podloge za filtar rashladnog zraka u usisnom prostoru kompresora
  • Smanjuju zaprljanje površina izmjenjivača topline i usisnog filtra

Priključak vrućeg zraka

  • Izravno iskorištavanje vrućeg komprimiranog zraka, npr. za adsorpcijske sušače s toplom regeneracijom ili kao vrućeg procesnog zraka.
  • Na nekim je modelima moguća regulacija željene temperature vrućeg zraka unutar određenih granica.

Tehnički podaci CSG-2 A

Osnovna izvedba

ModelCSG 55-2 A CSG 70-2 A CSG 90-2 A
Radni pretlak bar 8 4 6 8 4 6 8 10
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min 		5,4 8,92 7,77 6,65 10,52 9,62 8,8 7,67
Maks. pretlak bar 8 4 6 8 4 6 8 10
Nominalna snaga motora kW 37 45 55
Dimenzije Š x D x V mm 2.490 x 1.660 x 2.145 2.490 x 1.660 x 2.145 2.490 x 1.660 x 2.145
Priključak komprimiranog zrakaDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Razina zvučnog tlaka dB(A) 71 71 72
Masa kg 2.270 2.310 2.375

ModelCSG 120-2 A CSG 130-2 A
Radni pretlak bar 4 6 8 10 6 8 10
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min 		12,97 12,92 12 10,43 12,92 12,88 12,85
Maks. pretlak bar 6 8 10 8 10
Nominalna snaga motora kW 75 90
Dimenzije Š x D x V mm 2.490 x 1.660 x 2.145 2.490 x 1.660 x 2.145
Priključak komprimiranog zrakaDN65 PN16 DIN DN65 PN16 DIN
Razina zvučnog tlaka dB(A) 73 74
Masa kg 2.515 2.640

T-izvedba

ModelCSG 55-2 T A CSG 70-2 T A CSG 90-2 T A
Radni pretlak bar 8 4 6 8 4 6 8 10
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min 		5,4 8,92 7,77 6,65 10,52 9,62 8,8 7,67
Maks. pretlak bar 8 4 6 8 4 6 8 10
Nominalna snaga motora kW 37 45 55
Tlačna točka rosišta °C 3 3 3
Dimenzije Š x D x V mm 2.840 x 1.660 x 2.145 2.840 x 1.660 x 2.145 2.840 x 1.660 x 2.145
Priključak komprimiranog zrakaDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Razina zvučnog tlaka dB(A) 71 71 72
Masa kg 2.520 2.560 2.625

ModelCSG 120-2 T A CSG 130-2 T A
Radni pretlak bar 4 6 8 10 6 8 10
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min 		12,97 12,92 12 10,43 12,92 12,88 12,85
Maks. pretlak bar 6 8 10 8 10
Nominalna snaga motora kW 75 90
Tlačna točka rosišta °C 3 3
Dimenzije Š x D x V mm 2.840 x 1.660 x 2.145 2.840 x 1.660 x 2.145
Priključak komprimiranog zrakaDN65 PN16 DIN DN65 PN16 DIN
Razina zvučnog tlaka dB(A) 73 74
Masa kg 2.765 2.890

SFC izvedba

ModelCSG 90-2 SFC A CSG 120-2 SFC A CSG 130-2 SFC A
Radni pretlak bar 4 6 8 4 6 8 10 4 6 8 10
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min 		3,32 - 10,62 3,23 - 9,45 3,47 - 8,2 3,94 - 13,23 4,51 - 12,31 5,08 - 11,2 4,81 - 10 4,23 - 13,35 4,64 - 13,26 5,05 - 13,17 5,47 - 12,57
Maks. pretlak bar 6 9 8 10 10
Nominalna snaga motora kW 55 75 90
Dimenzije Š x D x V mm 2.490 x 1.660 x 2.145 2.490 x 1.660 x 2.145 2.490 x 1.660 x 2.145
Priključak komprimiranog zrakaDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Razina zvučnog tlaka dB(A) 72 73 74
Masa kg 2.435 2.575 2.700

T-SFC izvedba

ModelCSG 90-2 T SFC A CSG 120-2 T SFC A CSG 130-2 T SFC A
Radni pretlak bar 4 6 8 4 6 8 10 4 6 8 10
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min 		3,32 - 10,62 3,23 - 9,45 3,47 - 8,2 3,94 - 13,23 4,51 - 12,31 5,08 - 11,2 4,81 - 10 4,23 - 13,35 4,64 - 13,26 5,05 - 13,17 5,47 - 12,57
Maks. pretlak bar 6 9 8 10 10
Nominalna snaga motora kW 55 75 90
Tlačna točka rosišta °C 3 3 3
Dimenzije Š x D x V mm 2.840 x 1.660 x 2.145 2.840 x 1.660 x 2.145 2.840 x 1.660 x 2.145
Priključak komprimiranog zrakaDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Razina zvučnog tlaka dB(A) 72 73 74
Masa kg 2.685 2.825 2.950

Izvedba RD

ModelCSG 55-2 RD A CSG 70-2 RD A CSG 90-2 RD A
Radni pretlak bar 8 6 8 6 8 10
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min 		5,4 7,77 6,65 9,62 8,8 7,67
Maks. pretlak bar 8 6 8 6 8 10
Nominalna snaga motora kW 37 45 55
Tlačna točka rosišta °C -36 -28 -35 -25 -33 -36
Dimenzije Š x D x V mm 3.140 x 1.660 x 2.145 3.140 x 1.660 x 2.145 3.140 x 1.660 x 2.145
Priključak komprimiranog zrakaDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Razina zvučnog tlaka dB(A) 71 71 72
Masa kg 2.985 3.025 3.090

ModelCSG 120-2 RD A CSG 130-2 RD A
Radni pretlak bar 4 6 8 10 6 8 10
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min 		12,97 12,92 12 10,43 12,92 12,88 12,85
Maks. pretlak bar 6 8 10 8 10
Nominalna snaga motora kW 75 90
Tlačna točka rosišta °C -2 -20 -29 -34 -20 -28 -32
Dimenzije Š x D x V mm 3.140 x 1.660 x 2.145 3.140 x 1.660 x 2.145
Priključak komprimiranog zrakaDN65 PN16 DIN DN65 PN16 DIN
Razina zvučnog tlaka dB(A) 73 74
Masa kg 3.230 3.355

Izvedba RD-SFC

ModelCSG 90-2 RD SFC A CSG 120-2 RD SFC A CSG 130-2 RD SFC A
Radni pretlak bar 4 6 8 4 6 8 10 4 6 8 10
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min 		3,32 - 10,62 3,23 - 9,45 3,47 - 8,2 3,94 - 13,23 4,51 - 12,31 5,08 - 11,2 4,81 - 10 4,23 - 13,35 4,64 - 13,26 5,05 - 13,17 5,47 - 12,57
Maks. pretlak bar 6 9 8 10 10
Nominalna snaga motora kW 55 75 90
Tlačna točka rosišta °C -8 -25 -33 -1 -21 -30 -34 -1 -20 -28 -32
Dimenzije Š x D x V mm 3.140 x 1.660 x 2.145 3.140 x 1.660 x 2.145 3.140 x 1.660 x 2.145
Priključak komprimiranog zrakaDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Razina zvučnog tlaka dB(A) 72 73 74
Masa kg 3.150 3.290 3.415

Tehnički podaci DSG-2 A

Osnovna izvedba

ModelDSG 140-2 A DSG 180-2 A DSG 220-2 A
Radni pretlak bar 8 10 4 6 8 10 4 6 8 10
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min 		13,18 13,12 21,7 19,2 18,4 16,1 26,15 23 21,6 19,1
Maks. pretlak bar 8 10 4 6 8 10 4 6 8 10
Nominalna snaga motora kW 90 110 132
Dimenzije Š x D x V mm 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
Priključak komprimiranog zrakaDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Razina zvučnog tlaka dB(A) 77 78 78
Masa kg 3.400 3.550 3.650

ModelDSG 260-2 A DSG 290-2 A
Radni pretlak bar 4 6 8 10 4 6 8 10
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min 		28,61 26,1 26 22,9 28,6 28,55 28,5 26
Maks. pretlak bar 4 8 10 8 10
Nominalna snaga motora kW 160 200
Dimenzije Š x D x V mm 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
Priključak komprimiranog zrakaDN80 PN16 DIN DN80 PN16 DIN
Razina zvučnog tlaka dB(A) 79 81
Masa kg 3.800 4.000

SFC izvedba

ModelDSG 180-2 SFC A DSG 220-2 SFC A DSG 260-2 SFC A
Radni pretlak bar 4 6 8 10 4 6 8 10 4 6 8 10
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min 		8,58 - 22,52 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 7,84 - 22,51 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 8,59 - 27,71 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Maks. pretlak bar 6 10 8,5 10 7 10
Nominalna snaga motora kW 110 132 160
Dimenzije Š x D x V mm 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
Priključak komprimiranog zrakaDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Razina zvučnog tlaka dB(A) 79 79 80
Masa kg 4.150 4.250 4.400

ModelDSG 290-2 SFC A
Radni pretlak bar 4 6 8 10
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min 		9,07 - 30,09 10,27 - 30,05 11,47 - 30 12,33 - 28
Maks. pretlak bar 8,5 10
Nominalna snaga motora kW 200
Dimenzije Š x D x V mm 3.435 x 1.750 x 2.385
Priključak komprimiranog zrakaDN80 PN16 DIN
Razina zvučnog tlaka dB(A) 82
Masa kg 4.600

Izvedba RD

ModelDSG 140-2 RD A DSG 180-2 RD A DSG 220-2 RD A
Radni pretlak bar 8 10 6 8 10 6 8 10
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min 		13,18 13,12 19,2 18,4 16,1 23 21,6 19,1
Maks. pretlak bar 8 10 6 8 10 6 8 10
Nominalna snaga motora kW 90 110 132
Tlačna točka rosišta °C -34 -36 -26 -33 -36 -26 -33 -35
Dimenzije Š x D x V mm 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
Priključak komprimiranog zrakaDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Razina zvučnog tlaka dB(A) 77 78 78
Masa kg 4.500 4.650 4.750

ModelDSG 260-2 RD A DSG 290-2 RD A
Radni pretlak bar 6 8 10 6 8 10
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min 		26,1 26 22,9 28,55 28,5 26
Maks. pretlak bar 8 10 8 10
Nominalna snaga motora kW 160 200
Tlačna točka rosišta °C -25 -32 -34 -24 -31 -33
Dimenzije Š x D x V mm 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
Priključak komprimiranog zrakaDN80 PN16 DIN DN80 PN16 DIN
Razina zvučnog tlaka dB(A) 79 81
Masa kg 4.900 5.100

Izvedba RD-SFC

ModelDSG 180-2 RD SFC A DSG 220-2 RD SFC A DSG 260-2 RD SFC A
Radni pretlak bar 6 8 10 6 8 10 6 8 10
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min 		9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Maks. pretlak bar 6 10 8,5 10 7 10
Nominalna snaga motora kW 110 132 160
Tlačna točka rosišta °C -26 -33 -36 -26 -32 -35 -25 -31 -34
Dimenzije Š x D x V mm 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
Priključak komprimiranog zrakaDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Razina zvučnog tlaka dB(A) 79 79 80
Masa kg 5.250 5.350 5.500

ModelDSG 290-2 RD SFC A
Radni pretlak bar 6 8 10
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min 		10,27 - 30,05 11,47 - 30 12,33 - 28
Maks. pretlak bar 8,5 10
Nominalna snaga motora kW 200
Tlačna točka rosišta °C -24 -30 -33
Dimenzije Š x D x V mm 4.270 x 1.750 x 2.385
Priključak komprimiranog zrakaDN80 PN16 DIN
Razina zvučnog tlaka dB(A) 82
Masa kg 5.700

Tehnički podaci FSG-2 A

Osnovna izvedba

ModelFSG 300-2 A FSG 350-2 A FSG 420-2 A
Radni pretlak bar 4 6 8 4 6 8 10 4 6 8 10
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min 		35,12 29,4 29,3 42,15 37,3 34,9 29,2 50,14 45,7 42 37,1
Maks. pretlak bar 4 8 4 6 8 10 4 6 8 10
Nominalna snaga motora kW 160 200 250
Dimenzije Š x D x V mm 3.525 x 2.075 x 2.730 3.525 x 2.075 x 2.730 3.525 x 2.075 x 2.730
Priključak komprimiranog zrakaDN125 PN16 DIN DN125 PN16 DIN DN125 PN16 DIN
Razina zvučnog tlaka dB(A) 78 79 80
Masa kg 5.800 6.000 6.250

ModelFSG 450-2 A FSG 500-2 A
Radni pretlak bar 6 8 10 8 10
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min 		50,1 45,6 41,9 50 45,6
Maks. pretlak bar 6 8 10 8 10
Nominalna snaga motora kW 315 315
Dimenzije Š x D x V mm 3.525 x 2.075 x 2.730 3.525 x 2.075 x 2.730
Priključak komprimiranog zrakaDN125 PN16 DIN DN125 PN16 DIN
Razina zvučnog tlaka dB(A) 81 82
Masa kg 6.400 6.400

SFC izvedba

ModelFSG 420-2 SFC A FSG 500-2 SFC A FSG 520-2 SFC A
Radni pretlak bar 4 6 8 10 4 6 8 10 4 6 8 10
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min 		12,95 - 45,84 14,79 - 42,18 16,63 - 38,52 18,48 - 34,85 15,48 - 50,77 16,94 - 48,66 18,41 - 44,93 19,88 - 41,21 15,48 - 50,77 16,94 - 50,7 18,4 - 50,63 19,88 - 48,59
Maks. pretlak bar 10 10 10
Nominalna snaga motora kW 250 315 355
Dimenzije Š x D x V mm 4.135 x 2.075 x 2.730 4.135 x 2.075 x 2.730 4.135 x 2.075 x 2.730
Priključak komprimiranog zrakaDN125 PN16 DIN DN125 PN16 DIN DN125 PN16 DIN
Razina zvučnog tlaka dB(A) 81 83 84
Masa kg 7.050 7.200 7.450

Model
Radni pretlak bar
Volumni protok
cjelokupnog postrojenja pri radnom pretlaku m³/min
Maks. pretlak bar
Nominalna snaga motora kW
Dimenzije Š x D x V mm
Priključak komprimiranog zraka
Razina zvučnog tlaka dB(A)
Masa kg

Ispiši stranicu
