Kompaktni rashladni sušači KRYOSEC do 4,5 m³/min

Robusni uređaji koji pružaju optimalnu zaštitu od vlage u svim fazama rada i traže začuđujuće malo prostora

Kompaktni rashladni sušač KRYOSEC* odlikuju se visokokvalitetnom industrijskom kvalitetom "Made in Germany". Pružaju pouzdanu zaštitu od vlage do temperature okoline +50 °C. Nizak gubitak tlaka sustava izmjenjivača topline od nehrđajućeg čelika i konstrukcija jednostavna za održavanje jamstvo su ekonomičnog rada. Zahvaljujući svojoj kompaktnoj izvedbi, lako se smještaju izravno na mjestu primjene – ispod strojeva, ispod radnih platformi, pa čak i na zid (serija TAH).

  • Pouzdano suh komprimirani zrak od 0,35 do 4,5 m³/min
  • Radni tlak do 16 bara
  • Opcije: električni odvod kondenzata ECO-DRAIN i/ili elektronički termostat za upozorenje na tlačnu točku rosišta, oboje s bespotencijalnim alarmnim kontaktima

Prednosti za vas

  • Pouzdana zaštita od vlage:
    Sušači KYROSEC hlade vlažni komprimirani zrak u visokokvalitetnom sustavu izmjenjivača topline od nehrđajućeg čelika. Nakupljeni kondenzat učinkovito se odvaja u integriranom separatoru u svim fazama rada. Elektronički odvod kondenzata ECO-DRAIN osigurava pouzdano ispuštanje kondenzata.
  • I za visoke temperature okoline:
    Sušači KRYOSEC pouzdano suše i u zahtjevnim uvjetima rada. Ključnu ulogu u tome igraju izdašno dimenzionirane površine izmjenjivača topline i kondenzatora rashladnog sredstva te definirano hlađenje zraka.
  • Industrijska kvaliteta u skladu sa standardima:
    Sušači KYROSEC ispunjavaju sigurnosne zahtjeve kojih se treba pridržavati u radu sa strojevima (EN 60204-1). Tu se ubrajaju prekidna sklopka za uključivanje/isključivanje i integrirani uređaj za razdvajanje mreže. Zahvaljujući visokokvalitetnoj izradi i kompaktnoj konstrukciji savršeni su za ciljanu decentraliziranu instalaciju na strojevima za proizvodnju i obradu koji koriste visokokvalitetan pripremljen komprimirani zrak.

* Rashladni sušači iz ove serije sadrže fluorirani staklenički plin. Rashladno sredstvo u svim modelima 2019. promijenjeno je iz R-134a (GWP 1430) u R-513A (GWP 631). Rado ćemo odgovoriti na pitanja o napretku te preinake.

Idealan dodatak: separator ulja i vode AQUAMAT
Sustav za pripremu kondenzata AQUAMAT

Naš savjet: prije ispuštanja u kanalizaciju tretirajte kondenzat separatorima ulja i vode AQUAMAT na zakonom propisan i jeftin način.



Detalji o proizvodu

Oprema

Rashladni krug

  • Dijelovi rashladnog kruga: klipni kompresor
  • Sklop ventilator-kondenzator
  • Filtarski sušač
  • Kapilarni vodovi
  • Izolirani izmjenjivač topline zrak/zrak i zrak/rashladno sredstvo od nehrđajućeg čelika (bakreni lem) s integriranim separatorom kondenzata
  • Premosni regulator vrućeg plina

Odvod kondenzata

Elektronički upravljani odvod kondenzata ECO-DRAIN 30

  • Elektronički upravljani odvod kondenzata ECO-DRAIN 30 s kuglastom slavinom u dovodu kondenzata i s izolacijom hladnih površina

Električna struja i prikazi

  • Mehanički prikaz trenda rosišta
  • Električna oprema prema standardu EN 60204-1: prekidna glavna sklopka s integriranim uređajem za razdvajanje mreže

Kućište

Kompaktni rashladni sušač KRYOSEC – mala visina, moguća montaža na zid.

  • Kućište postrojenja s praškastim premazom, poklopcem s mogućnošću skidanja i nogama stroja
  • Pripremljeno za postavljanje na zid (samo serija TAH)

Priključci

  • Izvedba s uključenim mrežnim priključnim kabelom vlačno rasterećenim (bez utikača)
  • s internim ožičenjem
  • Pregradni vijčani spoj za povezivanje na vanjski odvod kondenzata

Dokumentacija

  • S uključenim uputama za rad i CE izjavom o sukladnosti (verzija za EU)

Opcija: Bespotencijalni kontakt "Upozorenje na tlačnu točku rosišta"

  • Dodatna oprema s elektroničkim termostatom s bespotencijalnim izlazom
  • montiran u unutrašnjosti postrojenja, spremno za mjerenje
  • Signal je dostupan neposredno na izlazu na mjestu ugradnje
  • Mogućnost podešavanja pripadajućih gornjih i donjih uklopnih granica

Opcija: Odvod kondenzata s bespotencijalnim kontaktom

  • Alternativna oprema s elektroničkim odvodom kondenzata ECO DRAIN 31 s bespotencijalnim alarmnim kontaktom
  • Signal je dostupan neposredno na odvodu

Konstrukcija i način rada

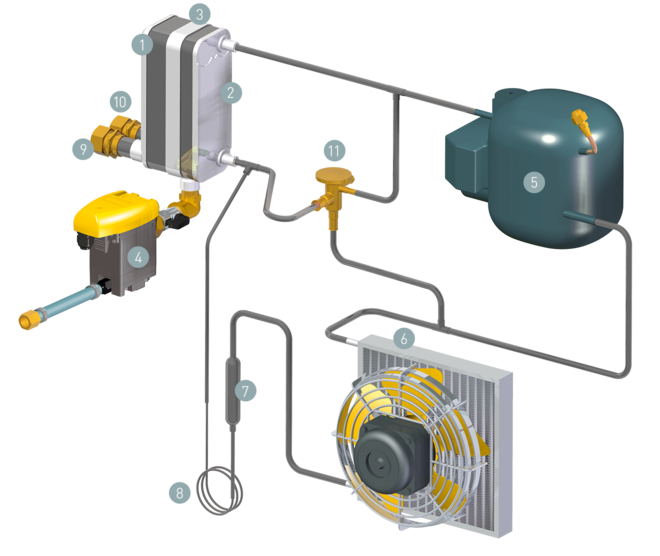

Konstrukcijska shema kompaktnih rashladnih sušača TAH i TCH
  1. Izmjenjivač topline zrak/zrak
  2. Izmjenjivač topline zrak/rashladno sredstvo
  3. Separator kondenzata
  4. Odvod kondenzata
  5. Kompresor rashladnog sredstva
  6. Kondenzator rashladnog sredstva s ventilatorom (hlađenje zrakom)
  1. Filtarski sušač
  2. Kapilarna cijev (isparavanje i hlađenje rashladnog sredstva)
  3. Ulaz komprimiranog zraka
  4. Izlaz komprimiranog zraka
  5. Premosni regulator vrućeg plina
Tehnički podaci TAH

Osnovna izvedba

ModelTAH 5 TAH 7 TAH 10
Volumna struja m³/min 0,35 0,6 0,8
Gubitak tlaka bar 0,05 0,13 0,15
Električna primljena snaga pri 100 % vol. kW 0,2 0,2 0,28
Radni pretlak bar 3 - 16 3 - 16 3 - 16
Temperatura okoline °C 3 - 50 3 - 50 3 - 50
Ulazna temperatura °C 60 60 60
Rashladno sredstvoR-513A R-513A R-513A
Masa kg 24 24 26
Dimenzije Š x D x V mm 386 x 473 x 440 386 x 473 x 440 386 x 473 x 440
Priključak komprimiranog zrakaG ½ G ½ G ½
Priključak ispusta kondenzataG ¼ G ¼ G ¼
Električno napajanje230 V / 1 / 60 Hz 230 V / 1 / 60 Hz 230 V / 1 / 60 Hz
Masa rashladnog sredstva kg 0,14 0,19 0,21
Masa rashladnog sredstva kao ekvivalent CO2 t 0,09 0,12 0,13
hermetički rashladni krug

Tehnički podaci TBH

Osnovna izvedba

ModelTBH 14 TBH 16 TBH 23
Volumna struja m³/min 1,2 1,6 2,2
Gubitak tlaka bar 0,22 0,24 0,23
Električna primljena snaga pri 100 % vol. kW 0,36 0,45 0,57
Radni pretlak bar 3 - 16 3 - 16 3 - 16
Temperatura okoline °C 3 - 50 3 - 50 3 - 50
Ulazna temperatura °C 60 60 60
Rashladno sredstvoR-513A R-513A R-513A
Masa kg 33 38 46
Dimenzije Š x D x V mm 462 x 525 x 548 462 x 525 x 548 462 x 525 x 548
Priključak komprimiranog zrakaG ½ G ½ G 1
Priključak ispusta kondenzataG ¼ G ¼ G ¼
Električno napajanje230 V / 1 / 60 Hz 230 V / 1 / 60 Hz 230 V / 1 / 60 Hz
Masa rashladnog sredstva kg 0,29 0,44 0,49
Masa rashladnog sredstva kao ekvivalent CO2 t 0,18 0,28 0,31
hermetički rashladni krug

Tehnički podaci TCH

Osnovna izvedba

ModelTCH 27 TCH 33 TCH 36
Volumna struja m³/min 2,6 3,15 3,5
Gubitak tlaka bar 0,18 0,19 0,21
Električna primljena snaga pri 100 % vol. kW 0,6 0,8 1,08
Radni pretlak bar 3 - 16 3 - 16 3 - 16
Temperatura okoline °C 3 - 50 3 - 50 3 - 50
Ulazna temperatura °C 60 60 60
Rashladno sredstvoR-513A R-513A R-513A
Masa kg 56 66 69
Dimenzije Š x D x V mm 640 x 663 x 609 640 x 663 x 609 640 x 663 x 609
Priključak komprimiranog zrakaG 1 G 1¼ G 1¼
Priključak ispusta kondenzataG ¼ G ¼ G ¼
Električno napajanje230 V / 1 / 60 Hz 230 V / 1 / 60 Hz 230 V / 1 / 60 Hz
Masa rashladnog sredstva kg 0,62 0,74 0,95
Masa rashladnog sredstva kao ekvivalent CO2 t 0,39 0,47 0,6
hermetički rashladni krug - - -

ModelTCH 45
Volumna struja m³/min 4,5
Gubitak tlaka bar 0,18
Električna primljena snaga pri 100 % vol. kW 1,33
Radni pretlak bar 3 - 16
Temperatura okoline °C 3 - 50
Ulazna temperatura °C 60
Rashladno sredstvoR-513A
Masa kg 75
Dimenzije Š x D x V mm 640 x 663 x 609
Priključak komprimiranog zrakaG 1¼
Priključak ispusta kondenzataG ¼
Električno napajanje230 V / 1 / 60 Hz
Masa rashladnog sredstva kg 1,03
Masa rashladnog sredstva kao ekvivalent CO2 t 0,65
hermetički rashladni krug -
