Srednji vijčani kompresori snage od 18 do 110 kW


Energetski učinkoviti vijčani kompresori – do najmanjeg detalja

Napajanje komprimiranim zrakom vijčanim kompresorima za nas je srž vaše proizvodnje. Uređaji naših serija ASD, BSD, CSD i CSD(X) osiguravaju pouzdano napajanje komprimiranim zrakom vaših procesa uz dosad neviđenu učinkovitost.

Ovi su uređaji sjajni timski igrač i jednostavno se povezuju u postojeći kontrolni sustav putem upravljačkog sustava SIGMA AIR MANAGER 4.0. Kako biste dobili komprimirani zrak koji vam je potreban, vijčane kompresore nudimo u različitim izvedbama.

  • Osnovni model
  • S rashladnim sušačem za visoku kvalitetu komprimiranog zraka: Model T
  • S pogonom s regulacijom broja okretaja, na najvišu razinu ekonomičnosti u širokom rasponu regulacije: model SFC
  • Sa sinkronim reluktantnim motorom: znatno viši stupanj učinkovitosti, naročito u području djelomičnog opterećenja, za razliku od sličnih asinkronih sustava omogućuje značajne uštede energije.
  • Kao kompletno rješenje s postavljenim rashladnim sušačem i pogonom s regulacijom broja okretaja: Model T SFC
Naši vam stručnjaci mogu pružiti dodatnu podršku pri odabiru odgovarajućeg modela.

Prednosti za vas

  • Štednja energije:
    Uređaji s fiksnim brojem okretaja i asinkronim motorom dolaze s razredom energetske učinkovitosti IE4. U vijčane kompresore s regulacijom frekvencije ugrađujemo motore razreda IE5 te ispunjavaju stupanj radne učinkovitosti sustava IES2.
  • Dulji vijek trajanja:
    Elektroničko upravljanje toplinom dinamički regulira temperaturu tekućine u serijama ASD, BSD, CSD i CSD(X). Tako se pouzdano izbjegava nakupljanje kondenzata i s njime povezana oštećenja uslijed djelovanja vlage, a i dodatno se štedi struja.
  • Rekuperacija topline:
    Naši vijčani kompresori do 100 % dovedene električne pogonske energije pretvaraju u toplinsku energiju. Od toga je 96 % raspoloživo za rekuperaciju topline. Iskoristite taj potencijal!

CSD(X) – snaga pretvorena u učinkovitost

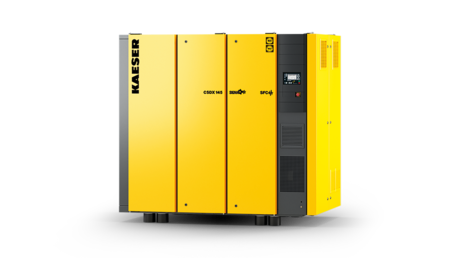

Vijčani kompresori serije CSDX iz tvrtke KAESER KOMPRESSOREN

Nova generacija vijčanih kompresora s ubrizgavanjem tekućine serije CSD(X) donosi preciznije i učinkovitije performanse u primjenu. Osnovu za to čini integrirani niz agregata. Time se omogućuje usklađivanje broja okretaja bloka s energetskim optimumom u svakoj radnoj točki. Ugrađeno elektroničko upravljanje toplinom (ETM) i novodizajnirani ulazni ventil u kombinaciji s velikim ulaznim filtrom osiguravaju višu razinu učinkovitosti vijčanog kompresora. Za dodatnu uštedu energije i manji CO2 otisak zaslužan je ventilator s regulacijom frekvencije. On transportira upravo onu količinu rashladnog zraka koja je doista potrebna.

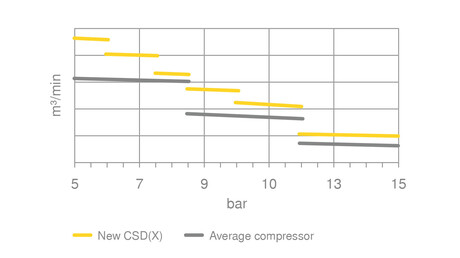

Šest novih varijanti tlaka u seriji CSD(X)
Uz šest varijanti tlaka značajno se povećava volumni protok, a najvažnije je sljedeće: omogućuje još preciznije prilagođavanje vašim individualnim potrebama za komprimiranim zrakom.

Za još veću energetsku učinkovitost, KAESER neprekidno nastoji postići što višu učinkovitost pogona. Uređaji s fiksnim brojem okretaja opremljeni su pogonskim motorima s najvišim mogućim razredom energetske učinkovitosti IE4. Uređaji serije SFC s regulacijom frekvencije imaju motore razreda IE5, a pored toga ispunjavaju i stupanj učinkovitosti sustava IES2, što znači da pružaju najveću moguću učinkovitost prema standardu IEC 61800-9.



Naši vijčani kompresori snage do 110 kW – pojedinosti

Sigurno izbjegavanje nakupljanja kondenzata

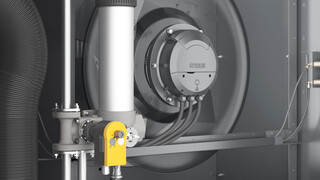

Elektroničko upravljanje toplinom radi izbjegavanja nakupljanja kondenzata.

Elektroničko upravljanje toplinom (ETM) omogućuje upravljačkom sustavu kompresora SIGMA CONTROL 2 da sigurno izbjegne nakupljanje kondenzata. Na modelu CSD(X), SIGMA CONTROL 2 može zahvaljujući regulaciji frekvencije ventilatorske jedinice prilagoditi dovod rashladnog zraka uvjetima u okolini. Tako se pri niskim temperaturama ili pri djelomičnom opterećenju broj okretaja ventilatora, a time i potrošnja energije, značajno smanjuje.

Učinkovit i siguran rad
Upravljački sustav kompresora SIGMA CONTROL 2

Integrirani upravljački sustav SIGMA CONTROL 2 koordinira generiranje komprimiranog zraka te preuzima kontrolu nad učinkovitim i sigurnim radom uređaja, a pored toga osigurava savršenu koordinaciju komponenti sustava. Nadziru se i analiziraju sve relevantne komponente i radna stanja uređaja. Operateru su dostupne i sve mogućnosti priključivanja uređaja na kontrolni sustav (SCADA).

Energetska učinkovitost je na prvom mjestu
Uštedite uz KAESER Life-Cycle Management

Troškovi nabave i servisiranja kompresora čine samo manji dio cjelokupnih troškova tijekom vijeka trajanja. Glavni dio ukupnih troškova čine troškovi za energiju. Kao ponuđač sustava za komprimirani zrak nudimo vam individualno planiranje savršeno prilagođeno vašim potrebama, energetski učinkovitu stanicu komprimiranog zraka i pouzdan servis. Rado ćemo vas podržavati kao partner tijekom cijelog vijeka trajanja vaše stanice komprimiranog zraka.

Visoka kvaliteta komprimiranog zraka uz malu potrošnju energije
Vijčani kompresor CSDX s dogradnim sušačem.

Želite zaštititi svoju mrežu komprimiranog zraka od korozije u vodovima, ispada uređaja i oštećenja proizvoda? Tada je dogradni sušač za vijčane kompresore serija ASD, BSD, CSD i CSD(X) pravo rješenje za vas.

Robusna i kompaktna konstrukcija rashladnog sušača omogućuje smanjenje količine rashladnog sredstva, a time i ekvivalenta CO2. Njegova energetski štedljiva regulacija omogućuje njegov rad samo kad kroz njega struji komprimirani zrak. Rezultat toga je kvaliteta komprimiranog zraka u skladu s primjenom i uz najvišu moguću ekonomičnost.

Tehnički podaci ASD

Osnovna izvedba

Model Radni pretlak bar Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min Maks. pretlak bar Nominalna snaga motora kW Dimenzije
Š x D x V mm 		Priključak komprimiranog zraka Razina zvučnog tlaka dB(A) Masa kg
ASD 35 7,5 3,16 8,5 18,5 1.460 x 900 x 1.530 G 1¼ 65 610
10 2,63 12
ASD 40 7,5 3,92 8,5 22 1.460 x 900 x 1.530 G 1¼ 66 655
10 3,13 12 621
13 2,58 15
ASD 50 7,5 4,58 8,5 25 1.460 x 900 x 1.530 G 1¼ 66 695
10 3,85 12 697
13 3,05 15 663
ASD 60 7,5 5,53 8,5 30 1.460 x 900 x 1.530 G 1¼ 69 750
10 4,49 12 712
13 3,71 15 714

T-izvedba

Model Radni pretlak bar Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min Maks. pretlak bar Nominalna snaga motora kW Rashladni sušač Dimenzije
Š x D x V mm 		Priključak komprimiranog zraka Razina zvučnog tlaka dB(A) Masa kg
ASD 35 T 7,5 3,16 8,5 18,5 ABT 60 1.770 x 900 x 1.530 G 1¼ 65 705
10 2,63 12
ASD 40 T 7,5 3,92 8,5 22 ABT 60 1.770 x 900 x 1.530 G 1¼ 66 750
10 3,13 12 716
13 2,58 15
ASD 50 T 7,5 4,58 8,5 25 ABT 60 1.770 x 900 x 1.530 G 1¼ 66 790
10 3,85 12 792
13 3,05 15 758
ASD 60 T 7,5 5,53 8,5 30 ABT 60 1.770 x 900 x 1.530 G 1¼ 69 845
10 4,49 12 807
13 3,71 15 809

SFC izvedba

Model Radni pretlak bar Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min Maks. pretlak bar Nominalna snaga motora kW Dimenzije
Š x D x V mm 		Priključak komprimiranog zraka Razina zvučnog tlaka dB(A) Masa kg
ASD 35 SFC 7,5 0,88 - 4 8,5 18,5 1.540 x 900 x 1.530 G 1¼ 67 700
ASD 40 SFC 7,5 1,05 - 4,64 8,5 22 1.540 x 900 x 1.530 G 1¼ 68 710
ASD 50 SFC 7,5 1,07 - 5,27 8,5 25 1.540 x 900 x 1.530 G 1¼ 68 755
10 1 - 4,58 13 757
13 0,93 - 3,82
ASD 60 SFC 7,5 1,26 - 6,17 8,5 30 1.540 x 900 x 1.530 G 1¼ 70 795
10 1 - 4,76 15 759
13 0,93 - 4,14

T-SFC izvedba

Model Radni pretlak bar Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min Maks. pretlak bar Nominalna snaga motora kW Rashladni sušač Dimenzije
Š x D x V mm 		Priključak komprimiranog zraka Razina zvučnog tlaka dB(A) Masa kg
ASD 35 T SFC 7,5 0,88 - 4 8,5 18,5 ABT 60 1.850 x 900 x 1.530 G 1¼ 67 795
ASD 40 T SFC 7,5 1,05 - 4,64 8,5 22 ABT 60 1.850 x 900 x 1.530 G 1¼ 68 805
ASD 50 T SFC 7,5 1,07 - 5,27 8,5 25 ABT 60 1.850 x 900 x 1.530 G 1¼ 68 850
10 1 - 4,58 13 852
13 0,93 - 3,82
ASD 60 T SFC 7,5 1,26 - 6,17 8,5 30 ABT 60 1.850 x 900 x 1.530 G 1¼ 70 890
10 1 - 4,76 15 854
13 0,93 - 4,14

Dogradni rashladni sušač

Model Potrošnja energije kW Tlačna točka rosišta °C Rashladno sredstvo Staklenički potencijal Količina rashladnog sredstva kg Masa rashladnog sredstva kao ekvivalent CO2 t Hermetički rashladni krug
ABT 60 0,8 3 R-513A 631 0,75 0,5 -

Tehnički podaci BSD

Osnovna izvedba

Model Radni pretlak bar Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min Maks. pretlak bar Nominalna snaga motora kW Dimenzije
Š x D x V mm 		Priključak komprimiranog zraka Razina zvučnog tlaka dB(A) Masa kg
BSD 65 7,5 5,65 8,5 30 1.590 x 1.030 x 1.700 G 1½ 69 970
10 4,52 12 940
13 3,76 15
BSD 75 7,5 7 8,5 37 1.590 x 1.030 x 1.700 G 1½ 70 985
10 5,6 12
13 4,43 15 955
BSD 83 7,5 8,16 8,5 45 1.590 x 1.030 x 1.700 G 1½ 71 1.060
10 6,85 12 1.015
13 5,47 15

T-izvedba

Model Radni pretlak bar Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min Maks. pretlak bar Nominalna snaga motora kW Rashladni sušač Dimenzije
Š x D x V mm 		Priključak komprimiranog zraka Razina zvučnog tlaka dB(A) Masa kg
BSD 65 T 7,5 5,65 8,5 30 ABT 83 1.990 x 1.030 x 1.700 G 1½ 69 1.100
10 4,52 12 1.070
13 3,76 15
BSD 75 T 7,5 7 8,5 37 ABT 83 1.990 x 1.030 x 1.700 G 1½ 70 1.115
10 5,6 12
13 4,43 15 1.085
BSD 83 T 7,5 8,16 8,5 45 ABT 83 1.990 x 1.030 x 1.700 G 1½ 71 1.190
10 6,85 12 1.145
13 5,47 15

SFC izvedba

Model Radni pretlak bar Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min Maks. pretlak bar Nominalna snaga motora kW Dimenzije
Š x D x V mm 		Priključak komprimiranog zraka Razina zvučnog tlaka dB(A) Masa kg
BSD 75 SFC 7,5 1,54 - 7,44 10 37 1.665 x 1.030 x 1.700 G 1½ 72 1.020
10 1,51 - 6,51
13 1,16 - 5,54 15 990

T-SFC izvedba

Model Radni pretlak bar Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min Maks. pretlak bar Nominalna snaga motora kW Rashladni sušač Dimenzije
Š x D x V mm 		Priključak komprimiranog zraka Razina zvučnog tlaka dB(A) Masa kg
BSD 75 T SFC 7,5 1,54 - 7,44 10 37 ABT 83 2.065 x 1.030 x 1.700 G 1½ 72 1.150
10 1,51 - 6,51
13 1,16 - 5,54 15 1.120

Dogradni rashladni sušač

Model Potrošnja energije kW Tlačna točka rosišta °C Rashladno sredstvo Staklenički potencijal Količina rashladnog sredstva kg Masa rashladnog sredstva kao ekvivalent CO2 t Hermetički rashladni krug
ABT 83 0,9 3 R-513A 631 1,2 0,8 -

Tehnički podaci CSD

Osnovna izvedba

Model Radni pretlak bar Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min Maks. pretlak bar Nominalna snaga motora kW Dimenzije
Š x D x V mm 		Priključak komprimiranog zraka Razina zvučnog tlaka dB(A) Masa kg
CSD 90 6 9,61 6 45 1.790 x 1.100 x 1.900 G 2 68 1.340
7,5 8,85 7,5 67
8,5 8,45 8,5
10 7,6 10
12 6,63 12
CSD 110 6 11,4 6 55 1.790 x 1.100 x 1.900 G 2 71 1.410
7,5 10,63 7,5 70
8,5 10,17 8,5 69
10 9,3 10
12 8,2 12
15 7,05 15
CSD 130 6 14,7 6 75 1.790 x 1.100 x 1.900 G 2 73 1.600
7,5 12,9 7,5 72
8,5 12 8,5 1.500
10 11,1 10 71
12 9,95 12 69
15 8,26 15

T-izvedba

Model Radni pretlak bar Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min Maks. pretlak bar Nominalna snaga motora kW Rashladni sušač Dimenzije
Š x D x V mm 		Priključak komprimiranog zraka Razina zvučnog tlaka dB(A) Masa kg
CSD 90 T 6 9,61 6 45 ABT 105 2.210 x 1.100 x 1.900 G 2 68 1.540
7,5 8,85 7,5 67
8,5 8,45 8,5
10 7,6 10
12 6,63 12
CSD 110 T 6 11,4 6 55 ABT 105 2.210 x 1.100 x 1.900 G 2 71 1.610
7,5 10,63 7,5 70
8,5 10,17 8,5 69
10 9,3 10
12 8,2 12
15 7,05 15
CSD 130 T 6 14,7 6 75 ABT 125 2.210 x 1.100 x 1.900 G 2 73 1.800
7,5 12,9 7,5 72
8,5 12 8,5 1.700
10 11,1 10 71
12 9,95 12 69
15 8,26 15

SFC izvedba

Model Radni pretlak bar Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min Maks. pretlak bar Nominalna snaga motora kW Dimenzije
Š x D x V mm 		Priključak komprimiranog zraka Razina zvučnog tlaka dB(A) Masa kg
CSD 90 SFC 8,5 1,93 - 8,18 8,5 45 1.840 x 1.100 x 1.900 G 2 71 1.370
12 1,73 - 6,62 12 68
CSD 110 SFC 8,5 2,27 - 9,9 8,5 55 1.840 x 1.100 x 1.900 G 2 70 1.390
12 1,86 - 8,25 12 69
15 1,53 - 7 15
CSD 130 SFC 8,5 2,86 - 12,15 8,5 75 1.840 x 1.100 x 1.900 G 2 73 1.420
12 2,26 - 10,47 12 72
15 1,83 - 9,04 15 70

T-SFC izvedba

Model Radni pretlak bar Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min Maks. pretlak bar Nominalna snaga motora kW Rashladni sušač Dimenzije
Š x D x V mm 		Priključak komprimiranog zraka Razina zvučnog tlaka dB(A) Masa kg
CSD 90 T SFC 8,5 1,93 - 8,18 8,5 45 ABT 105 2.260 x 1.100 x 1.900 G 2 71 1.570
12 1,73 - 6,62 12 68
CSD 110 T SFC 8,5 2,27 - 9,9 8,5 55 ABT 105 2.260 x 1.100 x 1.900 G 2 70 1.590
12 1,86 - 8,25 12 69
15 1,53 - 7 15
CSD 130 T SFC 8,5 2,86 - 12,15 8,5 75 ABT 125 2.260 x 1.100 x 1.900 G 2 73 1.620
12 2,26 - 10,47 12 72
15 1,83 - 9,04 15 70

Dogradni rashladni sušač

Model Potrošnja energije kW Tlačna točka rosišta °C Rashladno sredstvo Staklenički potencijal Količina rashladnog sredstva kg Masa rashladnog sredstva kao ekvivalent CO2 t Hermetički rashladni krug
ABT 105 0,92 3 R-513A 631 1,45 0,9 -
ABT 125 1,3 3 R-513A 631 1,65 1 -

Tehnički podaci CSDX

Osnovna izvedba

Model Radni pretlak bar Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min Maks. pretlak bar Nominalna snaga motora kW Dimenzije
Š x D x V mm 		Priključak komprimiranog zraka Razina zvučnog tlaka dB(A) Masa kg
CSDX 145 6 15,85 6 75 2.100 x 1.280 x 1.950 G 2 72 1.890
7,5 15,4 7,5
8,5 14,2 8,5
10 12,8 10 71
12 11,63 12 1.790
CSDX 175 6 19,5 6 90 2.100 x 1.280 x 1.950 G 2 76 2.030
7,5 18,1 7,5 75
8,5 16,7 8,5 72
10 15,5 10 74
12 13,85 12
15 12,1 15 1.930

T-izvedba

Model Radni pretlak bar Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min Maks. pretlak bar Nominalna snaga motora kW Rashladni sušač Dimenzije
Š x D x V mm 		Priključak komprimiranog zraka Razina zvučnog tlaka dB(A) Masa kg
CSDX 145 T 6 15,85 6 75 ABT 200 2.520 x 1.280 x 1.950 G 2 72 2.170
7,5 15,4 7,5
8,5 14,2 8,5
10 12,8 10 71
12 11,63 12 2.070
CSDX 175 T 6 19,5 6 90 ABT 200 2.520 x 1.280 x 1.950 G 2 76 2.310
7,5 18,1 7,5 75
8,5 16,7 8,5 72
10 15,5 10 74
12 13,85 12
15 12,1 15 2.210

SFC izvedba

Model Radni pretlak bar Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min Maks. pretlak bar Nominalna snaga motora kW Dimenzije
Š x D x V mm 		Priključak komprimiranog zraka Razina zvučnog tlaka dB(A) Masa kg
CSDX 145 SFC 8,5 3,25 - 13,2 8,5 75 2.100 x 1.280 x 1.950 G 2 73 1.700
CSDX 175 SFC 8,5 3,82 - 15,85 8,5 90 2.100 x 1.280 x 1.950 G 2 73 1.870

T-SFC izvedba

Model Radni pretlak bar Volumni protok cjelokupnog postrojenja pri radnom pretlaku m³/min Maks. pretlak bar Nominalna snaga motora kW Rashladni sušač Dimenzije
Š x D x V mm 		Priključak komprimiranog zraka Razina zvučnog tlaka dB(A) Masa kg
CSDX 145 T SFC 8,5 3,25 - 13,2 8,5 75 ABT 200 2.520 x 1.280 x 1.950 G 2 73 1.980
CSDX 175 T SFC 8,5 3,82 - 15,85 8,5 90 ABT 200 2.520 x 1.280 x 1.950 G 2 73 2.150

Dogradni rashladni sušač

Model Potrošnja energije kW Tlačna točka rosišta °C Rashladno sredstvo Staklenički potencijal Količina rashladnog sredstva kg Masa rashladnog sredstva kao ekvivalent CO2 t Hermetički rashladni krug
ABT 165 1,38 3 R-513A 631 1,5 0,9 -
ABT 200 1,6 3 R-513A 631 1,1 0,69 -
